ESP8266 Scada SVG Modbus RTU PLC Panasonic FPX C14R (2 / 4 paso)

Paso 2: Objetivo Especifico del Proyecto

Objetivo Especifico del Proyecto

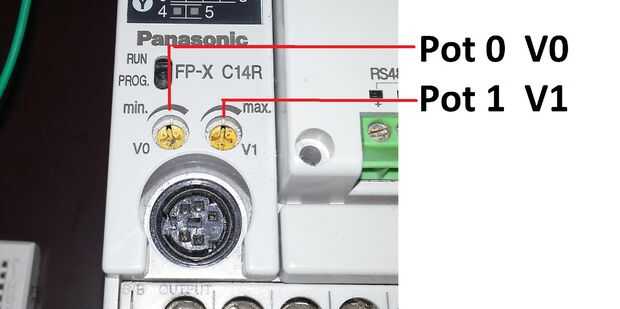

Valor de se visualizara el del Potenciometro de rango de V0 del PLC Panasonic en Naciones Unidas 0 un 1000 escalizado en el ESP8266 de 0 a 100%, se visualizara el en de valor un at de Mini scada servidor Web basado SVG, se notara la variación del potenciometro casi instantaneamente, para la comunicación entre el PLC y en ESP8266 se realiza vía Modbus RTU RS232.
