Paso 5: cableado
Después de escribir el bosquejo para el mcu, podemos finalmente ejecutar nuestro código de forma independiente.
El cableado es similar a la utilizada en el proyecto de CosmicMac. He modificado un poco.

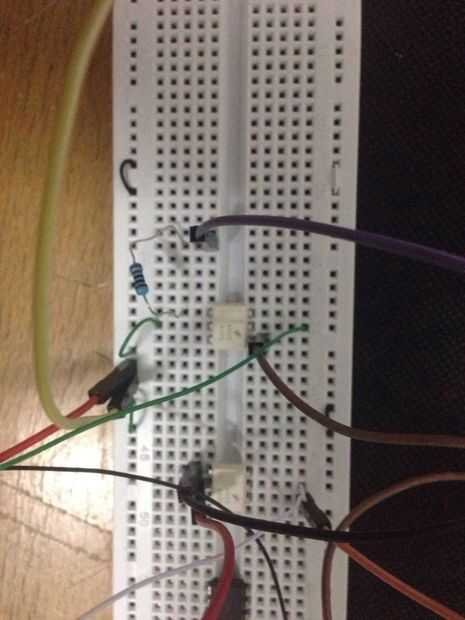

1. hay dos pines de salida, así 2 optoacopladores, uno para focus, uno de tiro.

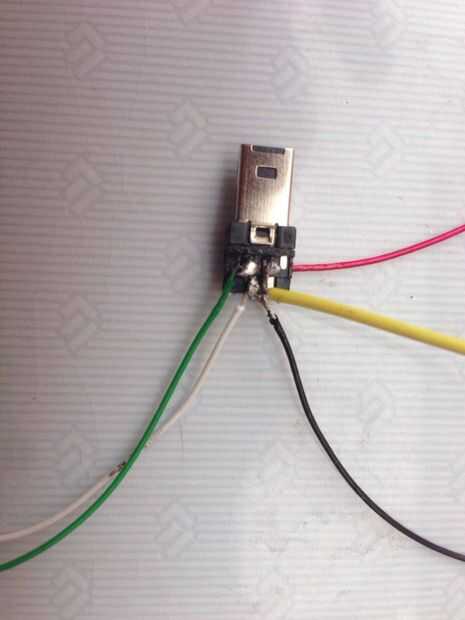

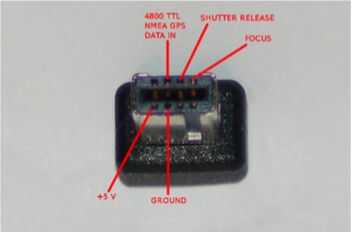

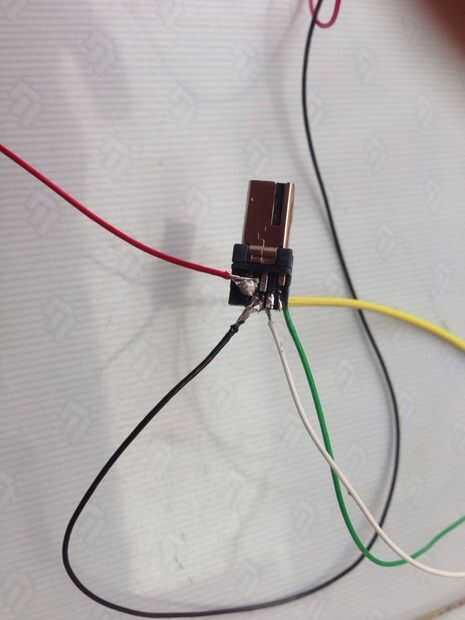

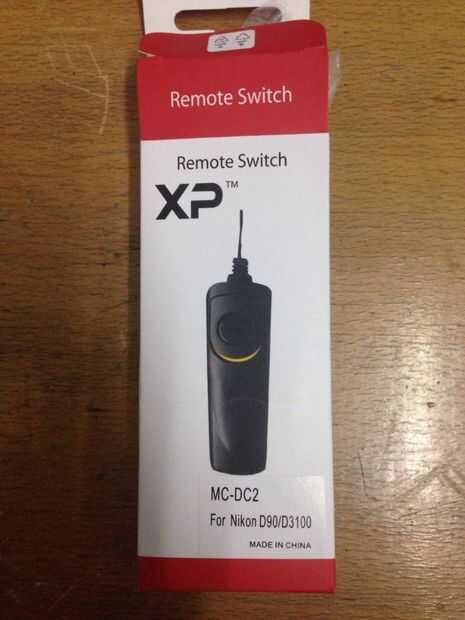

2. el puerto de MC-DC2 que utilicé para mis necesidades de proyecto a ser modificado como solamente los cables para tierra, enfoque y disparar están cableados dentro. Para aquellos que quieran probar el GPS, esta modificación es necesaria, de lo contrario el control remoto, 3 cables son buenos.
No voy a detenerme demasiado en cómo hacerlo ya que estos dos lugares proporcionan información amplia
(i) https://grink.com/2010/12/05/nikon-d90-homemade-gp...
(ii) http://www.diyphotography.net/build-a-bluetooth-gp...
