ESP8266 SVG Modbus RTU de Scada + PLC Panasonic FPX C14R

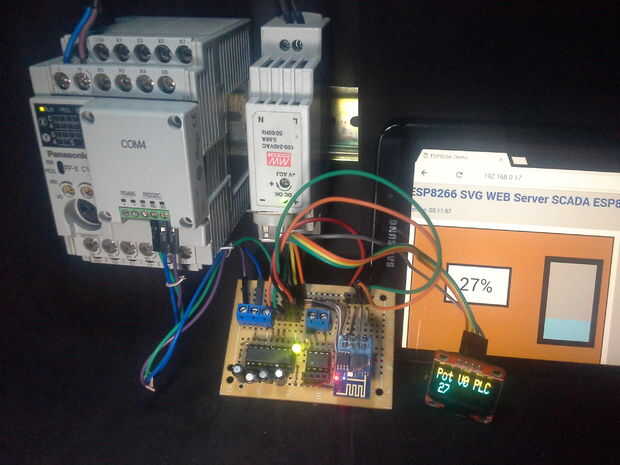

Tomando y mejorando la aplicabilidad de esta integración del proyecto Scada basadas SVG ESP8266, ha decidido a comunicar la ESP8266 con un PLC (controlador lógico programable) marca Panasonic FPX C14R, atravez de protocolo Modbus RTU RS232 Serial, siendo el PLC Panasonic maestro Modbus RTU y Modbus RTU esclavo ESP8266.

Tiene un OLED integrada pantalla 128 x 64 se comunicó vía I2C con el ESP8266 para las características de visualización de los registros de modbus PLC.


Más información sobre este proyecto:

Blog PDAControl inglés

Blog PDAControl Español

Etiquetas: ESP8266 ARDUINO, PLC, ESP8266 Industrial, ESP8266 PLC, PLC industrial
