ESP8266 SVG Modbus RTU de Scada + PLC Panasonic FPX C14R (2 / 4 paso)

Paso 2: Objetivo específico del proyecto

Objetivo específico del proyecto

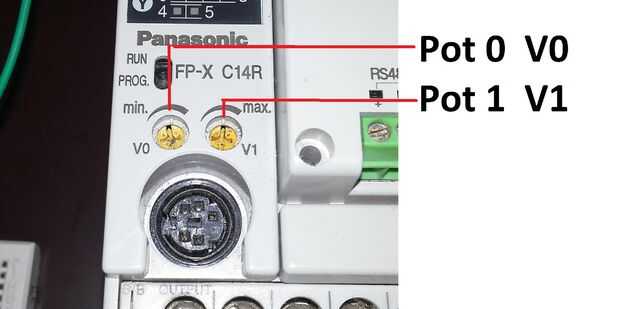

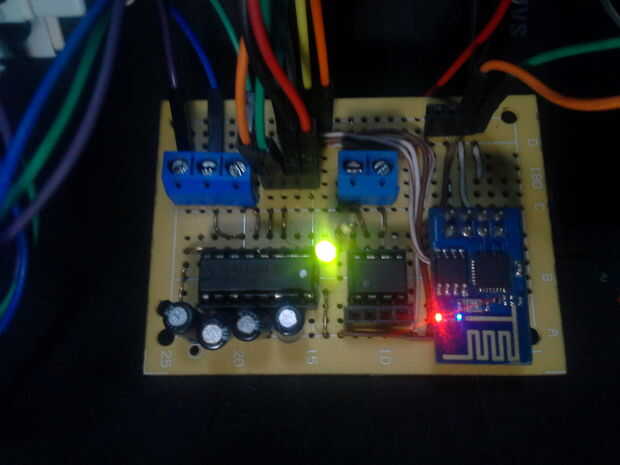

el valor del potenciómetro V0 PLC Panasonic en un rango de 0-1000 escalizado en ESP8266 de 0 a 100% se mostraba, se visualiza el valor de un scada de Mini servidor Web basado en SVG, la variación del potenciómetro se nota casi al instante, para la comunicación entre el PLC y ESP8266 es via RS232 Modbus RTU.
