Paso 2: Realizar el circuito

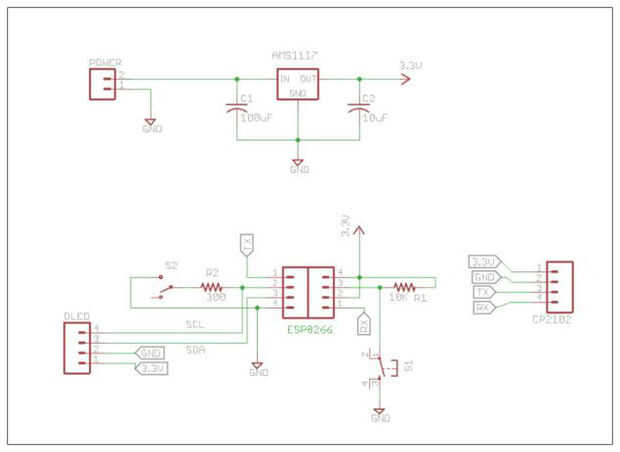

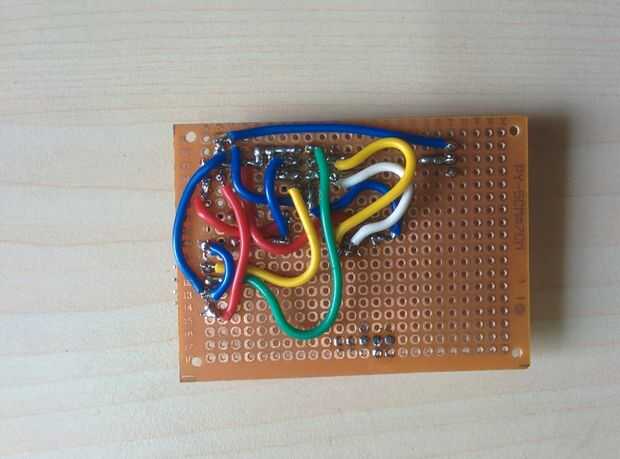

Hacer el circuito en una placa de prototipo según el esquema que se muestra arriba.
Lo importante es que esta tabla puede utilizarse para la programación de la ESP8266-01 módulo de IDE de Arduino. Se puede utilizar para cualquiera de su proyecto.

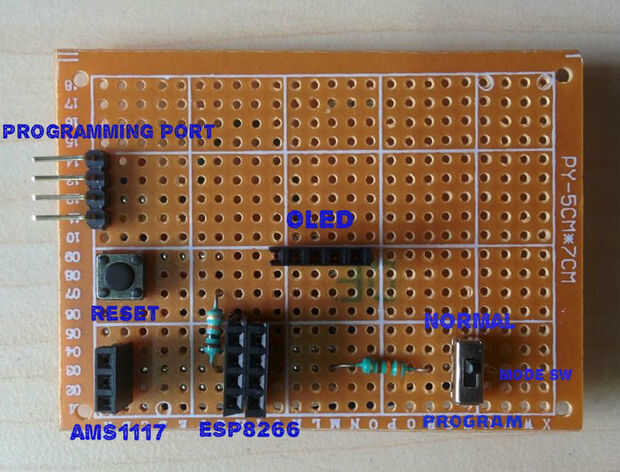

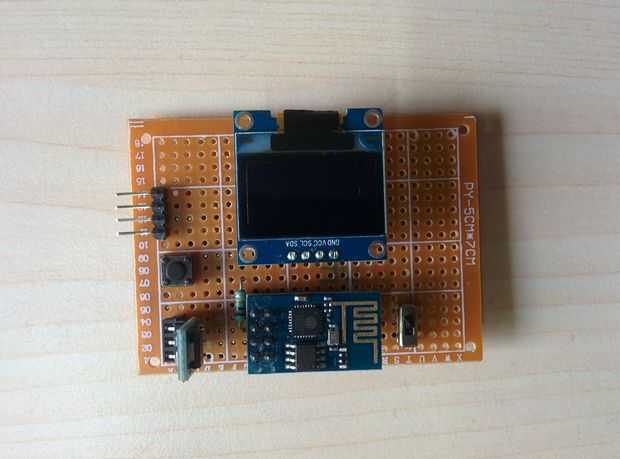

Es todo el circuito se compone de módulo de ESP8266-01, pantalla OLED y algunos otros componentes
1. AMS1117: es un regulador de voltaje que cambio de 5V a 3.3V para módulo ESP8266.
2. interruptor táctil (S1): utilizado para restablecer el ESP8266
Interruptor 3 (S2): Utilizado para cambiar el modo de ESP8266. Hay dos modos Normal y modo de programación.
4. resistencias: R1 es un resistor de Levante y R2 es actual limitación de resistencia.
5. cabecera de CP2102: utilizado para la programación
Cabecera 6.Power: Proporcionan energía de un LiPo Battery.This es opcional, porque puede utilizar dos pines del puerto de programación para la energía.
7. cabecera de OLED: conexión de pantalla OLED

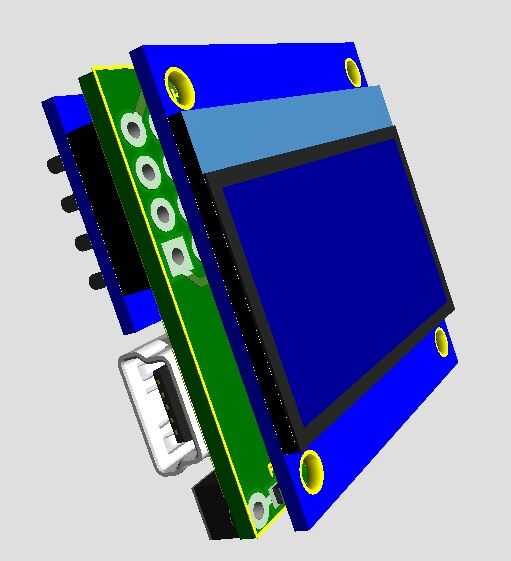

Actualizar como en 13/03/2016: archivos PCB nuevo

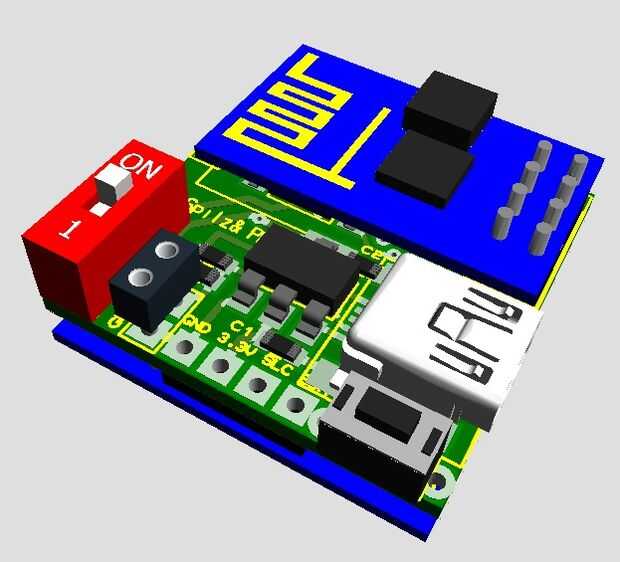

Gracias a mi amigo spilz que ponen su esfuerzo para hacer este bonito PCB. Ahora puedes hacerlo descargando los archivos gerber adjuntos a continuación.
Componentes de la PCB:
1. AMS: AMS1117-3.3
2. C1: 100nF
3. C2: 10uF
4. C3: 100nF
5. C4: 10uF
6. C5: 100nF
Nota: Se agrega una adicional resistencia R2 en PCB para proteger el ESP8266.
Para cualquier mejora por favor sugerir.
