Paso 4: Una aplicación de ejemplo Hardware

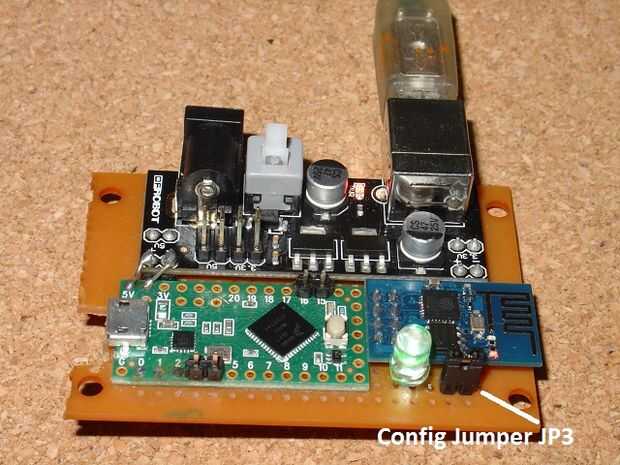

Aquí es un ejemplo de hardware configurar conexión de un ESP8266-01 en el paso a través del modo a un Teensy-LC, ambos con un DFROBOT 5V/3V3

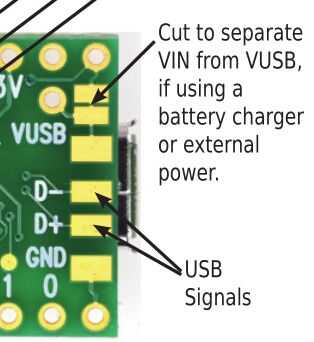

El puente de configuración, JP3, para conexión a tierra GPIO2 (a través de un resistor de 270 ohm) se muestra inferior derecha, junto a la configuración del Led que se enciende cuando el módulo está en modo de pfodWifiConfig. La pista de Teensy-LC VIN-VUSB fue cortada, como se muestra arriba porque el Teensy-LC es alimentada desde la fuente de alimentación DFROBOT.

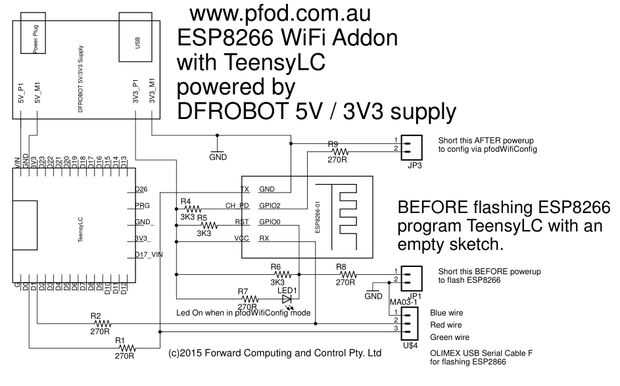

Aquí es el circuito completo. La cabecera JP1 y MA03-1 y resistencias está montada en un nido de ratas bajo el tablero de vero.
