Paso 2: diseño

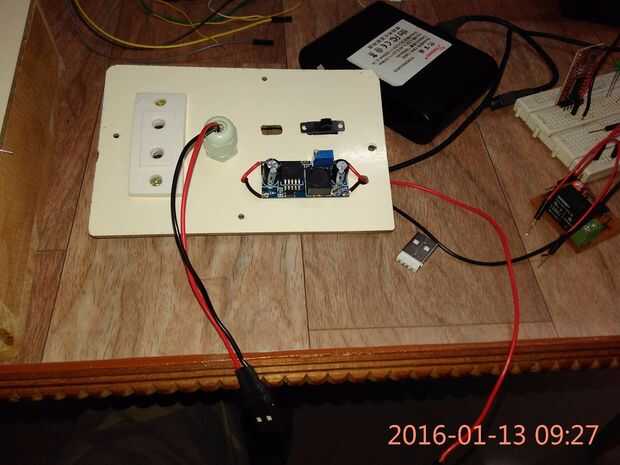

Aquí 5V adaptador de corriente se alimenta desde el mismo interruptor utilizado para apagar después de transcurrido el tiempo. Neutro se toma por separado para el adaptador.

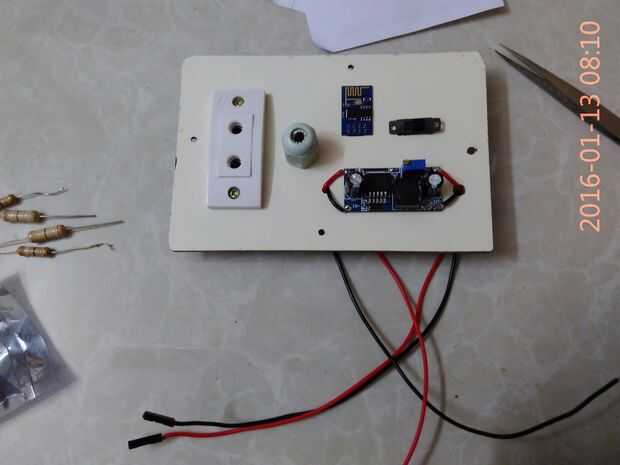

Junta se perfora y se hacen conexiones para los componentes.
Un interruptor usado aquí es un maniquí interruptor para bloquear el agujero mal hecho.

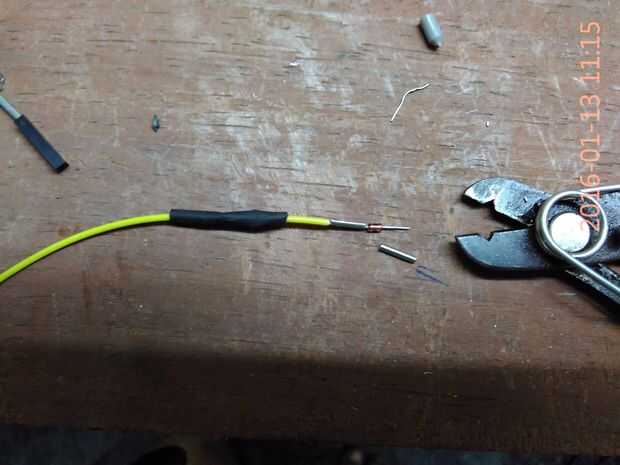

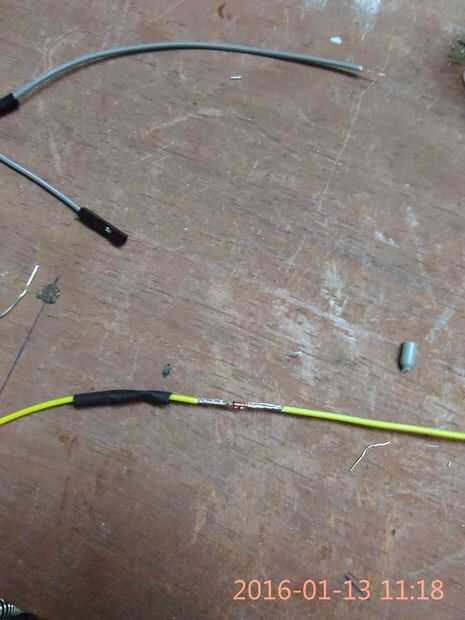

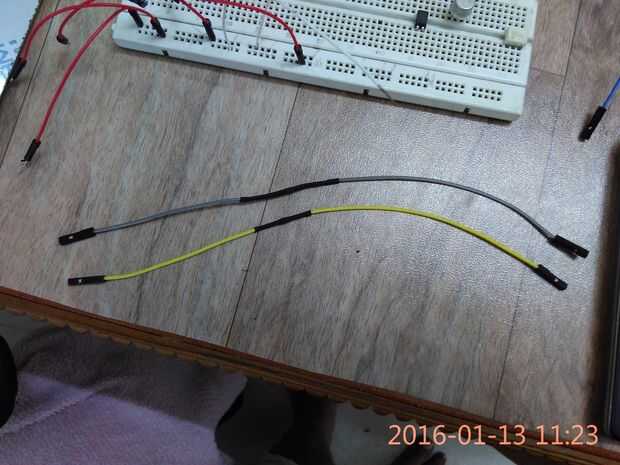

De GPIO2 se utiliza un diodo 1N4148 para señal de disparo de una forma. El diodo está engarzado en el alambre de dupont como se muestra.

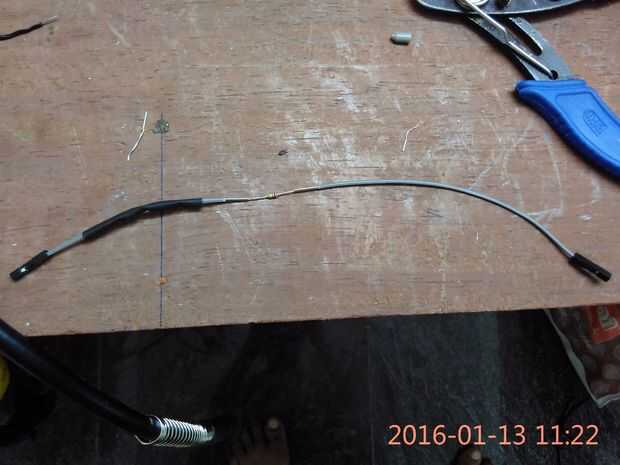

Del mismo modo 2k2ohm resistencia para VCC a CH_PD es dupont prensado.

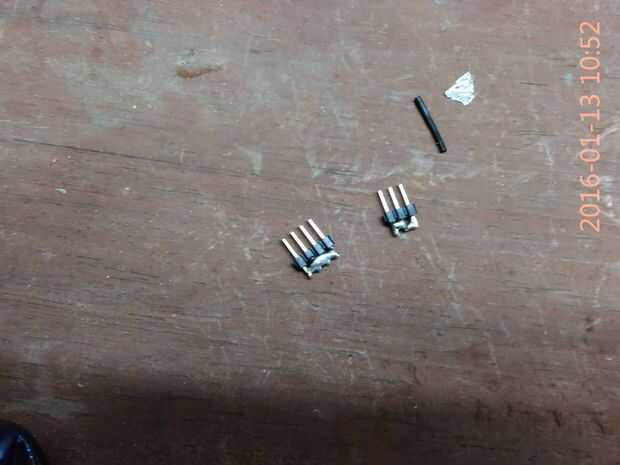

Aquí tira berg se suelda en la parte inferior para vcc y tierra, fuente para el tablero del Esp y el relé.
Componentes se unen con el pegamento caliente.
