ESP8266 Wifi temporizador para cargas AC (3 / 5 paso)

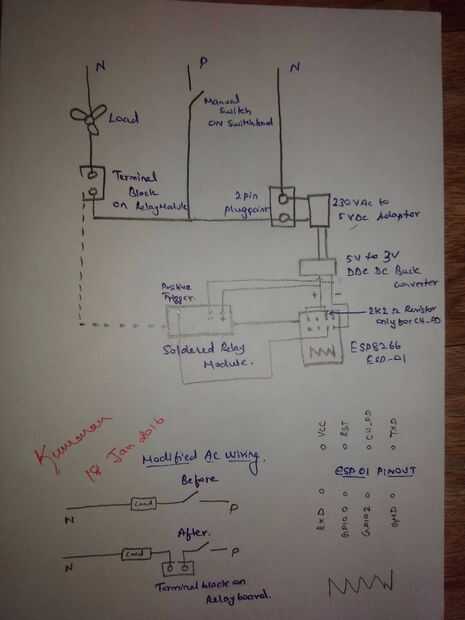

Paso 3: esquema

De Buck DC salida de 3V convertidor es llevado a berg pegadas de las tiras que está caliente.

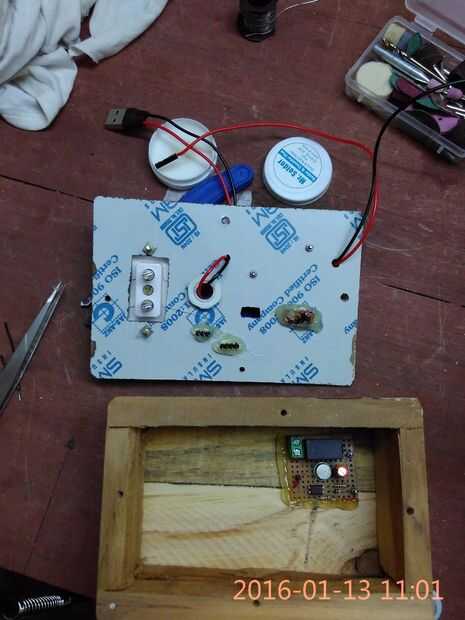

Conectado a la placa de relé y Esp como se muestra.

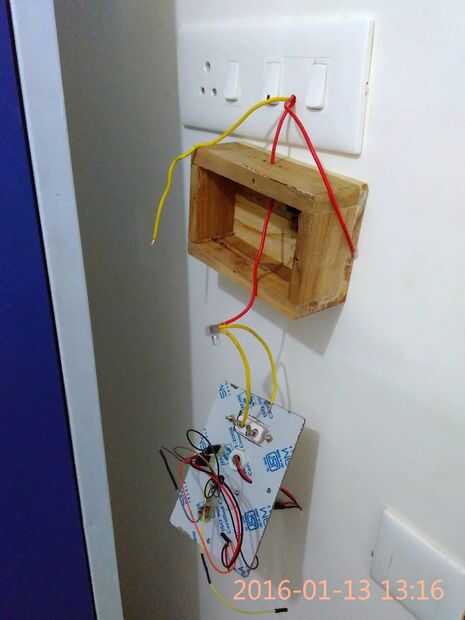

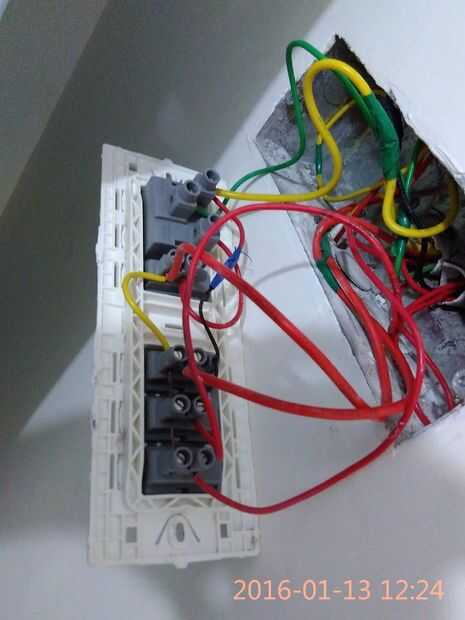

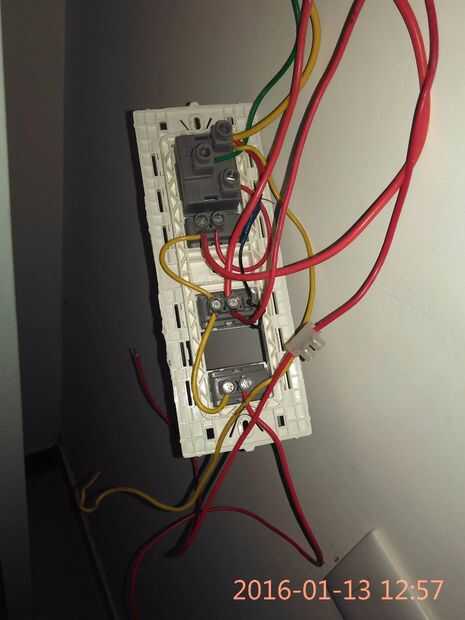

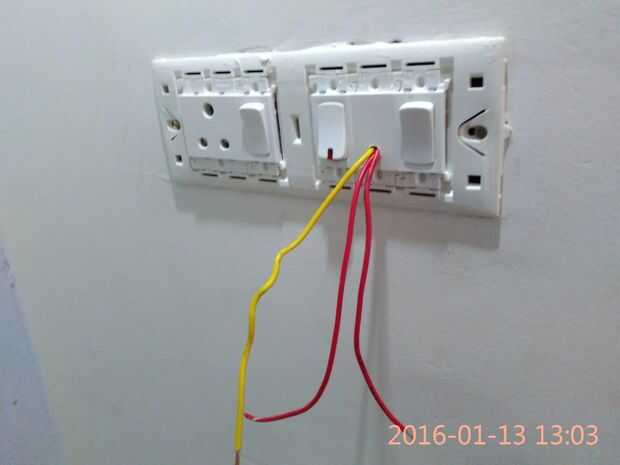

Modificar el actual interruptor de cableado AC para serie con bloque terminal de placa de relé.

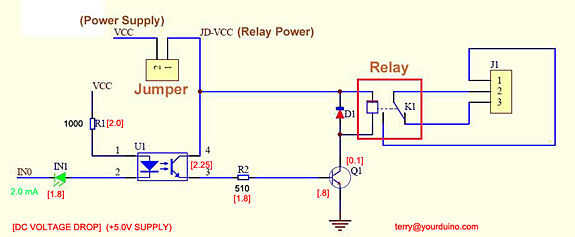

Desde 3V placa de relé no está disponible en el mercado he hecho mi propio tablero como se muestra en el esquema.
