ESP8266 y relé de Control con Smartphone

Esta instrucción describe ESP8266 microcontrolador arranque a control por smartphone un relé conectado a la ESP. En una instrucción independiente a intentar presentar un caso similar, pero en vez del microcontrolador ESP8266 utilizamos versión de frambuesa PI B +.

Aquí vamos entonces

¿Qué se necesita?

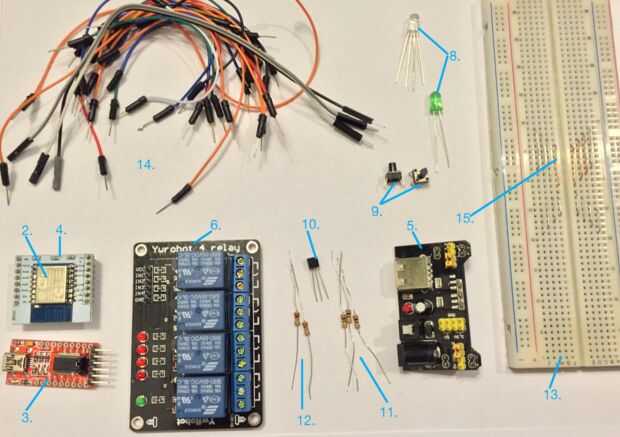

1. Un smartphone, Android (3.1. x versión o superior) o iPhone iOS 6.1 (o superior).
2. Una versión del módulo de ESP8266 512KB flash (o superior). Este artículo cubrirá la versión ESP8266-12.
3. Un convertidor USB-Serial para programa ESP. He utilizado el "FT232RL FTDI 3.3V 5.5V adaptador USB a TTL serie".
4. Adaptador de la PCB para ESP.
5. Unidad de alimentación de 3.3/5V. He utilizado el módulo de YwRobot.
6. Un módulo de relé. Para este artículo he utilizado versión a mano, es decir tenía Relais de YwRobot 4.
7. Cargador de 12V.
8. 2 dos diodos, uno de los cuales debe ser RGB.
9. 2 dos microinterruptores
10. 1 un transistor. He utilizado BC547.
11. 3 tres resistencias de 100R.
12. 2 dos resistencias de 10 K.
13. 1 un protoboard.
14. Cableado de conexión.
15. Pieza de un alambre fino.

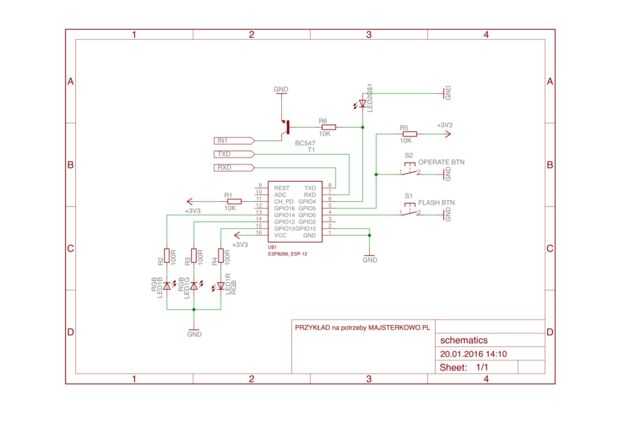

No se olvide de conectar la clavija TXD del módulo de ESP en el USB-Serial converter RXD patillas y el ESP módulo RXD a la clavija de USB-Serial converter TXD. "IN1" debe conectarse con el módulo de relé.

Vamos a empezar...
