ESP8266 y Visuino: Control Servo remotamente sobre Wi-Fi con codificador rotatorio (19 / 19 paso)

Paso 19: Y jugar...

¡ Felicidades! Has completado el proyecto.

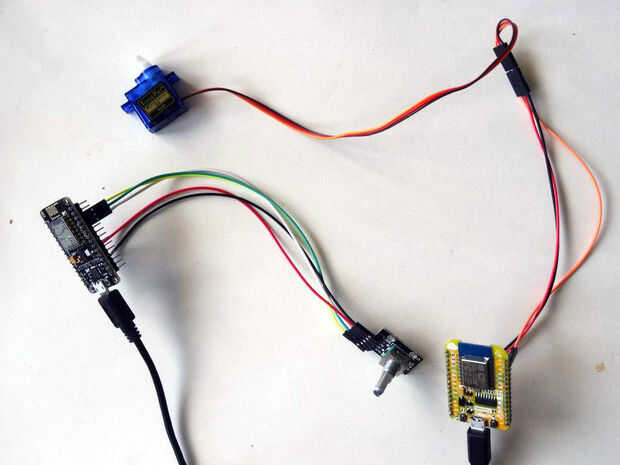

Cuadro 1 muestra los conectados y con proyecto.

Si usted gire el Codificador rotatorio hacia atrás y fuerte, el Servo se mueve en la misma dirección, como se puede ver en el video. Si pulsa la r Rotary codificardel eje hacia abajo, el Servo se moverá a la posición neutra central.

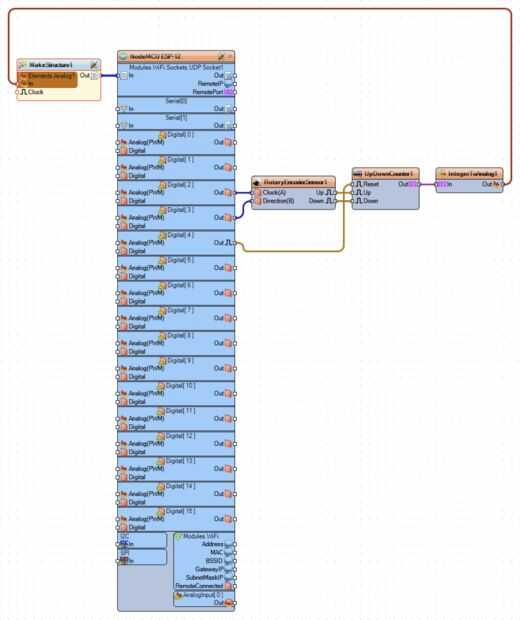

En el cuadro 2 puede ver el diagrama de Visuino completo para el módulo de Control de remoto de codificador rotatorio.

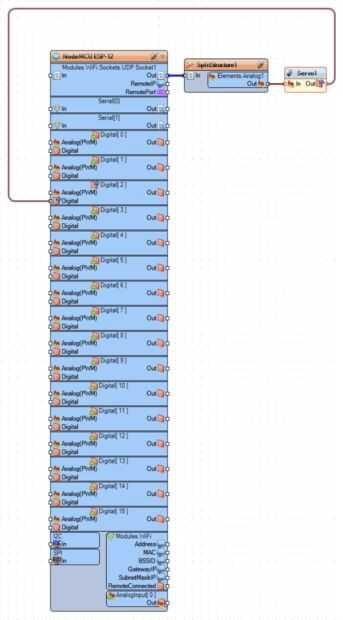

En el cuadro 3 puede ver el diagrama de Visuino completo para el módulo de Servo.

También están los proyectos de Visuino , que he creado para este Instructable. Usted puede descargar y abrir en Visuino: https://www.visuino.com
