Paso 2: La conexión a

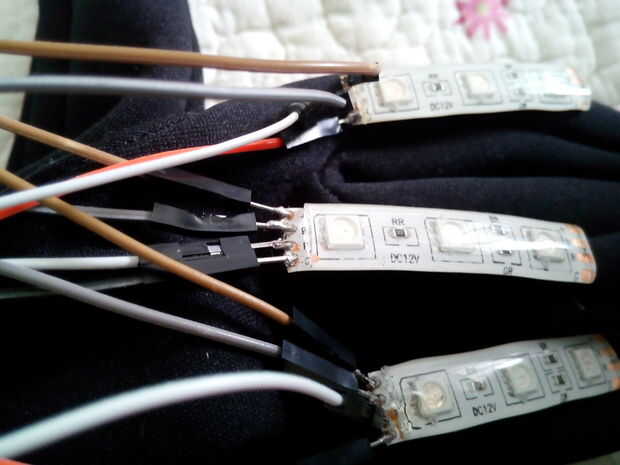

La parte más difícil de esta construcción es la soldadura. Las tiras de LED requieren un toque delicado. Te recomiendo que aplique alguna soldadura para las pastillas de contacto primero y luego soldar los cables a los electrodos. Es probablemente una buena idea para tratar de proteger a estos dulces, tal vez usar cinta aislante o pegamento caliente. No hago mía como un proyecto a largo plazo para no hacerlo.
Las tiras que utiliza son ánodo común pero es más fácil para mí para alambre hasta atrás y revertir el código. En otras palabras a la luz las tiras utilicé digitalWrite baja. Para apagarlos uso digitalWrite alta. Esto también significa que utilizamos analogWrite 0 para hacer cada color brillo completo. (al menos creo que por eso tuve que cambiar la programación jaja)

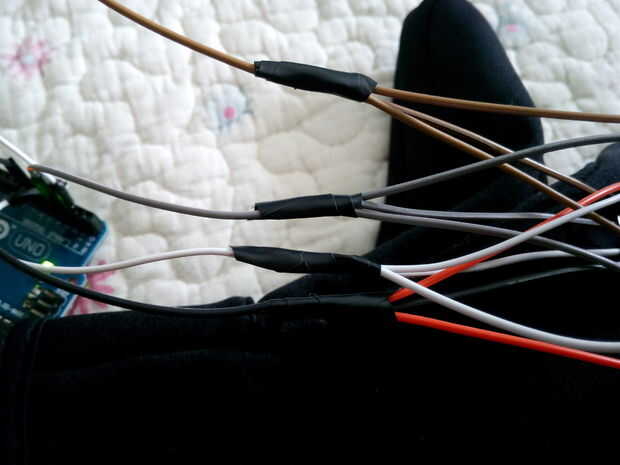

Después de que la soldadura de las tiras debe soldar el R, G, B, y + los cables conjuntamente en grupos (todos los Rs, etc.). Ahora puede conectarlos a Arduino.

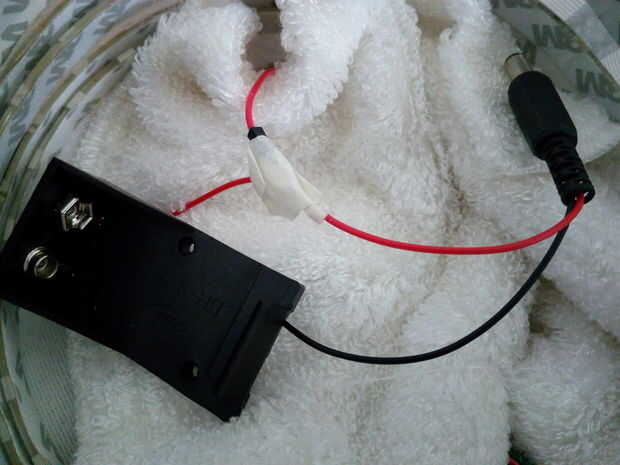

Conecte + a + de la batería. -De la batería a tierra. O si se ejecuta el Arduino de la misma batería entonces especia el + de la silla de batería para que pueda ejecutar uno conducen a las luces y enchufe el otro extremo.

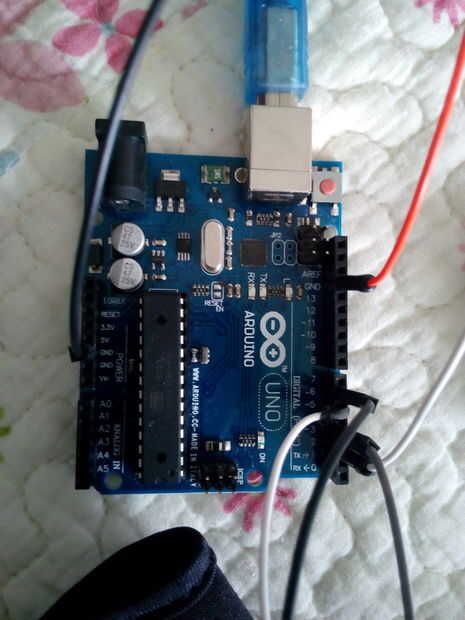

Conectarse verde Pin 6 o pin PWM adecuado.
Conecte rojo 5 Pin o pin PWM adecuado.
Conectar azul 3 Pin o pin PWM adecuado.

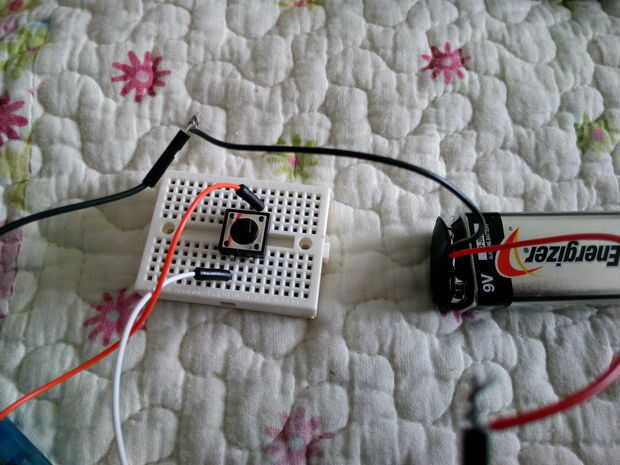

Conecte un lado del botón con uno de los pines GND y el otro al Pin 2
Mis tiras 12v usé una batería de 9v, también acciona el Arduino.
