Paso 13: cableado
Cada lugar que soldar trozos de alambre entre sí necesita girar juntos cuidadosamente primero. Esto es un empalme en línea, y encontrará instructables dedicada sólo a si desea obtener más información!

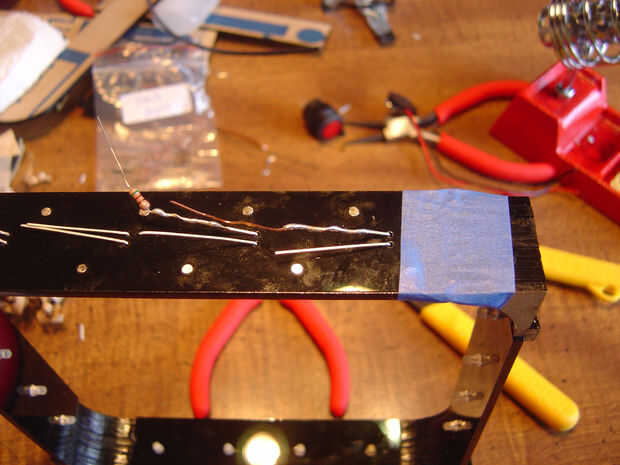

Soldar una resistencia en el cable de tierra (negativo) en cada otros LED. Creo que la mejor manera de hacerlo sería conectar LEDs en serie a la resistencia, pero mis LEDs no se iluminan en serie por lo que hice pares en paralelo. La soldadura en todas estas resistencias a la vez.
Siguiente corte los trozos de alambre el tiempo suficiente para ir de un LED en el extremo del cable en el siguiente. La soldadura de estas piezas a los conductores de tierra disponible. Hacerlo otra vez, todo el camino alrededor.

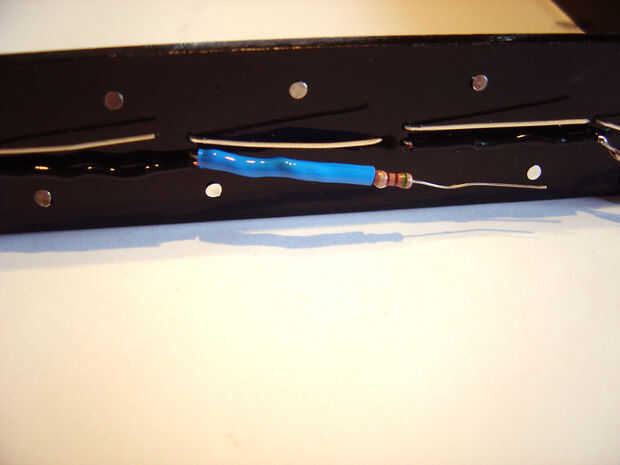

Obtener su ir - cortar un trozo un poco más largo que el espacio de un LED a otro de la tubería del encogimiento. Deslice en la primera toma de tierra y calor con la pistola de calor para reducirlo.

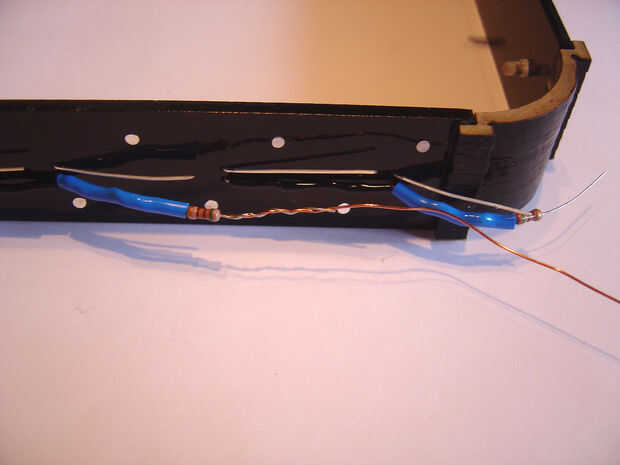

Envuelva el resto de esta corta alambre alrededor de la próxima toma de tierra (con la resistencia ya soldada en). Recalentar la soldadura un poco para conectar los tres.

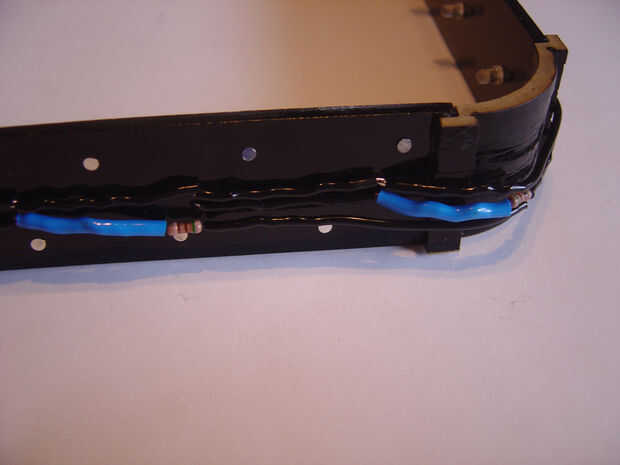

Utilizando un tubo retráctil más grande corta un trozo para ir en esta sección, deslícelo sobre la resistencia y calor.
Repita este paso hasta que quede sin cables de tierra, pero no se moleste con el tubo del encogimiento en el último.
Corte un pedazo de alambre lo suficientemente largo ir todo el camino alrededor de la interior anillo más suficiente para uno más lateral (5 lados de la Plaza). A partir de la primera iniciativa de resistencia, soldar el cable al alambre. Reducir la longitud del tubo a la siguiente resistencia y hacerlo de nuevo. La idea es llegar a todos los terrenos con cable juntos hasta el final.
Hacer lo mismo en el lado positivo, pero esto es mucho más fácil. Corte un cable (la misma longitud que el último), soldadura al primer conductor, tubo del encogimiento con el cable siguiente, soldar el cable siguiente y así sucesivamente.
Una vez que todos los LEDs se sueldan en fin que necesita para empezar a trabajar en el cierre del interruptor y la batería.
