Paso 2: Prueba de materiales
Crear una tabla de registro de cambio de prueba para asegurarse de que todos sus componentes funcionan correctamente. Un buen tutorial está disponible en el Arduin, pero te guiará a través de de todos modos.
En primer lugar, coloque el registro de desplazamiento en su protoboard, que esto podría significar doblar las patillas un poco, pero que está bien. El labio pequeño debe estar en la parte superior de tu protoboard. Luego, conecte un cable cargado positivamente al séptimo pin abajo a la derecha y un alambre cargado negativamente para el octavo pin abajo en el lado izquierdo (el cable de cargado positiva debe conectarse al puerto de 5V de Arduino y el negativo conectado a tierra). Ahora, toma de 3 cables de protoboard de distintos colores (yo usé verde, amarillo y azul) y adjuntarlos como sigue:
Azul conecta del puerto 11 en el Arduino con el tercer pin por el lado derecho del registro de desplazamiento.
Verde conecta el quinto pin por el lado derecho del registro de desplazamiento de 8 puertos en el Arduino.
Amarillo conecta del puerto 12 en el Arduino al sexto perno por el lado derecho del registro de desplazamiento.

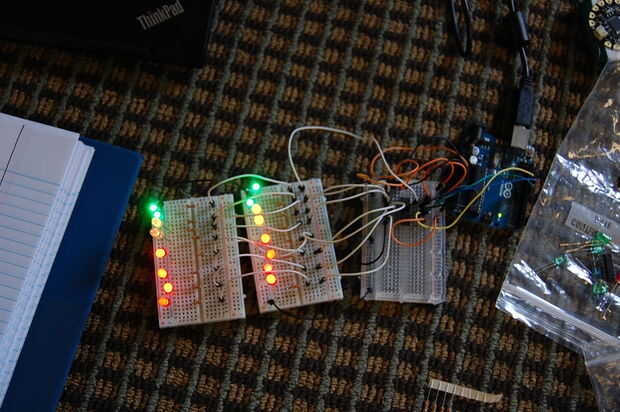

Una vez que todos estos se unen, puede comenzar a conectar tu LED. Tomar 8 alambres de distinto color (blanco, en mi ejemplo) y conéctelos a los pines 1-7 en el lado izquierdo del registro de desplazamiento. El octavo cable debe conectarse el segundo pasador hacia abajo en el lado derecho. Cada una de ellas se conectará a un LED.
Tome cada uno de los ocho cables y conectarlos a las diferentes filas en un protoboard independiente. Entonces, antes de agregar los LEDs, añadir otro cable que une a la tercera placa. Finalmente, añadir las resistencias a cada cable y conectar los LEDs a breadboards, recordando conectar a un puerto negativo así.
Finalmente, agregar el programa de prueba desde la Web de Arduino (enlace de arriba) y todos los LED deberán encenderse. Si no, el LED podría quemarse hacia fuera-solución de problemas.
