Paso 7: Conectar al Arduino

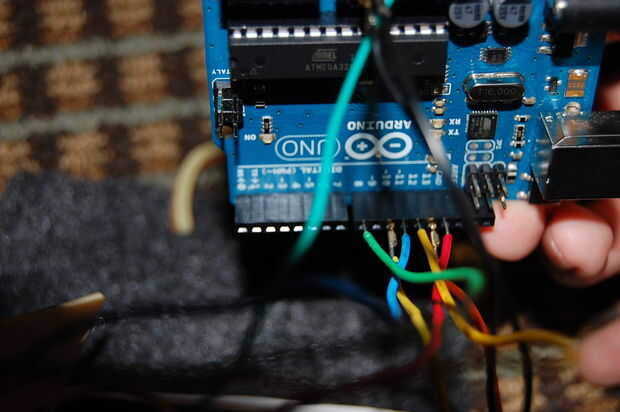

Después de que el cinturón ha sido conectado, es hora de conectar el circuitboard a Arduino para que, usted sabe, la cosa funciona. Esto se hace conectando los cables de antes ya se sueldan a la Junta Directiva:
Azul conecta del puerto 11 en el Arduino con el tercer pin por el lado derecho del registro de desplazamiento.
Verde conecta el quinto pin por el lado derecho del registro de desplazamiento de 8 puertos en el Arduino.
Amarillo conecta del puerto 12 en el Arduino al sexto perno por el lado derecho del registro de desplazamiento.
Finalmente, el cable positivo se conecta al puerto de 5V, y el cable negativo se conecta a tierra. Cinta eléctrica si usted cablea everythign correctamente, todos sus cables desnudos y son muy afortunado, debería funcionar correctamente enchufada.
Tratar de conectar tu Arduino en potencia y vigilar muy atentamente ver si se enciende. Si no se enciende, desenchufe inmediatamente. Algo en cortocircuito hacia fuera y podría dañar el dispositivo. Inicio solución de problemas - es nada enchufado mal, son cualquier extremos tocando, lo es todo en el puerto correcto, etc..
