Paso 4: cableado

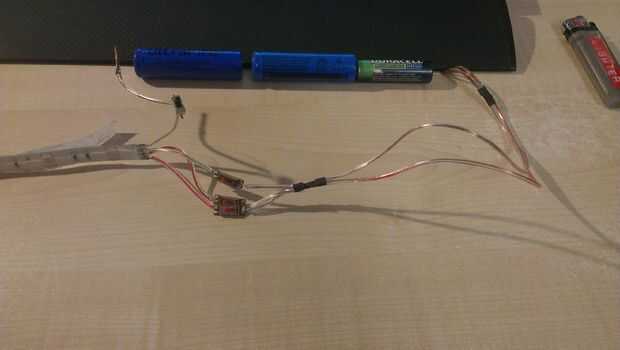

Como con la mayoría de los dispositivos, orienté las células li-ion para ir en el extremo positivo primero. Como tal, soldado una tira de cobre a la + terminal de 12v de la tira de LED por medio de un interruptor SPDT y el RGB terminales a los cables de tierra bastante para alcanzar el otro extremo de la manija.
Hay un potenciómetro de 500Ω conectado a cada canal de color, para permitirles ser atenuado individualmente. Estos son todos soldados juntos para formar una masa común (usado 2 cables para conectar este a la tira de cobre para hacerla más durable al colocar todos los bits en el mango. Si usted tiene la soldadura correcta, incluso es capaz de usar la manija sí mismo como el "cable a tierra".
La tira de LED 150 original tenía un consumo de potencia total de 60w. La franja de 85cm que corte sólo contaba con 24 LEDs (9,6 w, 0.8A, 15Ω), con un canal de color único tener una resistencia de 45Ω. Pensé que 500Ω potenciómetros caería el voltaje a través de los LEDs por cerca del 90% (así apagar totalmente), pero por alguna razón sólo parece ser alrededor del 60%. Molesto, ya que quería ser capaz de apagar completamente 1 o 2 canales usando el regulador solo, por lo que recomiendo potenciómetros 1kΩ o 2kΩ en su lugar.

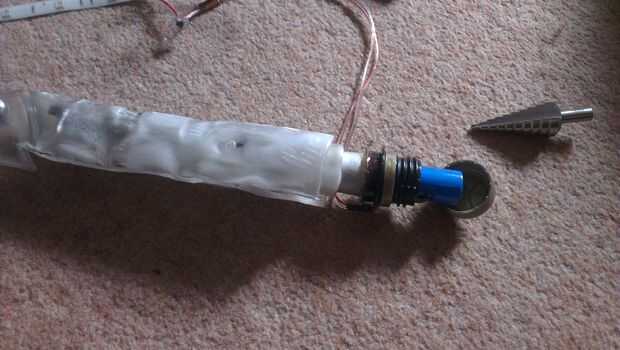

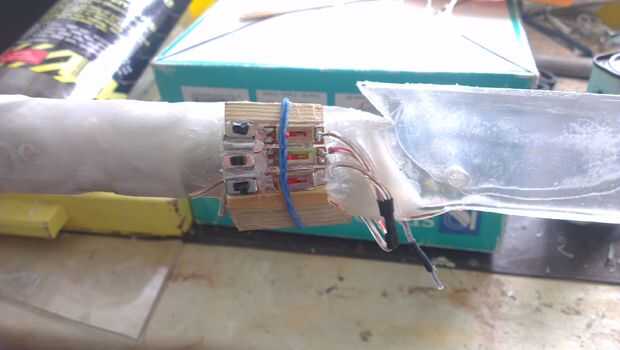

Un cambio que hice después fue para adaptarse a interruptores SPDT individuales en consonancia con los potenciómetros, así completamente pude desactivar cada canal de color si lo desea. El final de una tapa de la botella era lo suficientemente amplio como para permitir que las 18650 células a través con espacio de sobra para el cable de conexión a tierra.
