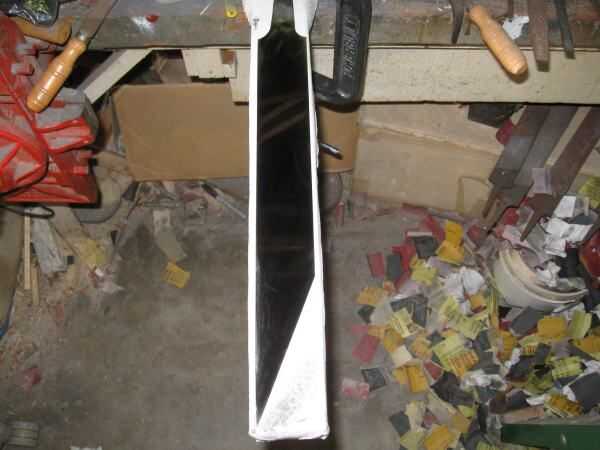

Paso 26: Tratamiento térmico
En primer lugar, normalizar el 3 + veces (traer la hoja hasta la temperatura crítica y dejarlo aire fresco).
Normalización de alivia las tensiones que se ponga en la hoja durante la forja, limar y lijar.

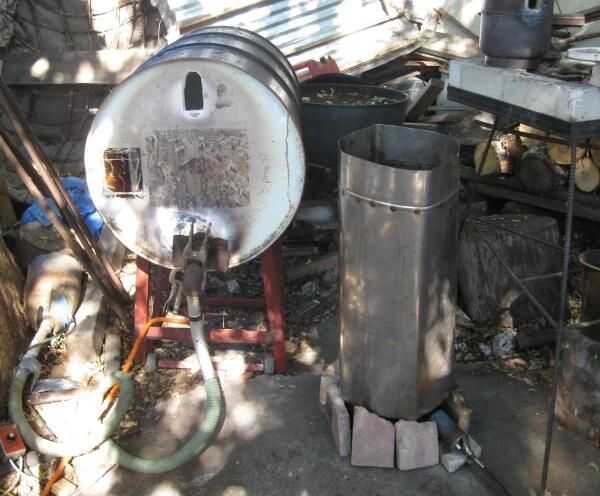

Entonces, les traigo la hoja hasta la temperatura, sobre 1600F para este acero. Llevar un
poco más caliente que me permite obtener la hoja al tanque de enfriamiento a la temperatura correcta.
A continuación, la hoja es había sumergida en aceite 450F y dejar enfriar completamente a esa temp.
Una vez que la hoja esté a 450F es semi plástico y puede moldearse por una mano enguantada.
Como la hoja enfría "canta" haciendo un ruido brillante como la forma de cristales de martinsite

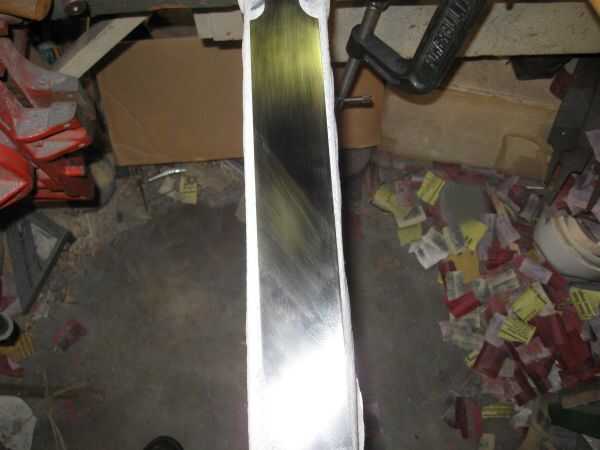

y la hoja de su estado de hardend. Por último, la hoja es dado calor de una hora 3 ciclos
a 475F. Esto convierte más del acero martinsite y estimula el estrés de la Temple.
* Nota: he perdido tres láminas en el HT (tratamiento térmico). También, una hoja de estas dimensiones
desarrollar una curva de avance durante el HT para la hoja final se forjó con una curva hacia atrás
