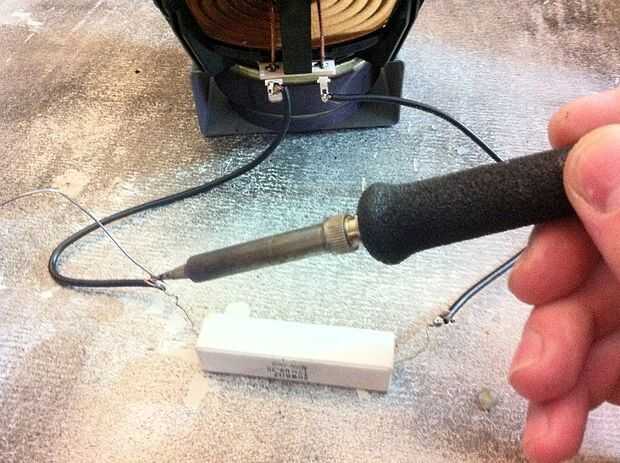

Paso 17: Conectar resistencias a Galvos
Uso varias pulgadas de alambre para estas conexiones - por lo que no limitan su habilidad para colocar los galvos más adelante.
Repita este paso para el galvo Y.
Nota: Esta parte se pondrá caliente en uso normal. No lo toque cuando.
Nota sobre el uso de resistencias (lectura opcional)
Como han señalado varios usuarios - el propósito de las resistencias parece eliminar (ineficazmente) back EMF generado por los altavoces.
Alternativamente, las resistencias pueden reemplazarse por diodos (como http://www.radioshack.com/product/index.jsp?productId=2062591). Esto dará como resultado algo menor consumo
Los diodos deben ser conectados para que el cátodo (el lado con la barra) está del lado de los altavoces conexión a + 12v.
Esta alteración puede requerir ajustar el código de Arduino para obtener buenos resultados (probar incrementando las variables x_min_value y y_min_value a cerca de 20).
