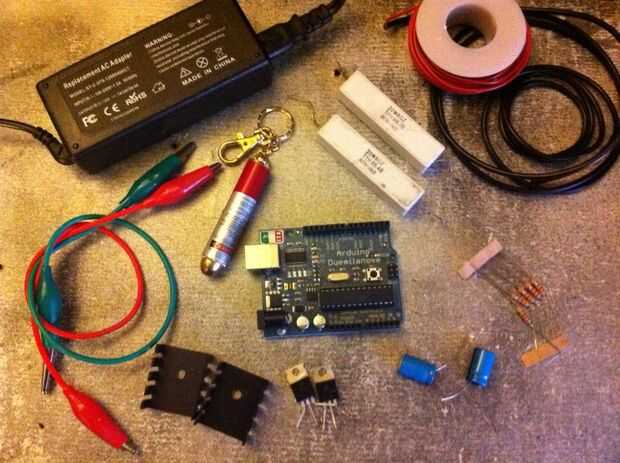

Paso 2: Cosas que necesitarás - electrónica
Este proyecto ha sido probado en un Arduino Duemilanove (Atmega 328). Otras placas de Arduino de 16MHZ con un Atmega 328 (como la ONU) deberían funcionar bien.
Un Arduino con un Atmega 168 debe trabajar - pero ten en cuenta que el proyecto apenas le cabe en su memoria - así que usted puede golpear cuestiones agregando su propia funcionalidad.
Se supone que tienes un cable de programación, equipo con el entorno de Arduino instalado, etc..
Puntero láser de bolsillo rojo
Busque uno funciona con pilas de tres 1.5v monedas.
Si usted está teniendo problemas para encontrar uno a su favorito super tienda - consulte la sección de juguetes del animal doméstico.
Fuente de alimentación de 12V de 3 amperios
Tensión puede ser un poco mayor o menor pero debe proporcionar por lo menos 3 amperios de corriente.
Tal vez encuentre un viejo adaptador en una tienda con estas especificaciones.
Alternativamente - se puede modificar una fuente de alimentación PC ATX.
Radio Shack Catálogo # 22-507 funcionaría bien - pero es demasiado caro para lo que es.
Si no puede encontrar una fuente de energía utilizable localmente - puede conseguir uno en eBay por unos $15.
2 x 8 ohmios, 20 vatios resistencias no inductivas
Disponible en Radio Shack - Catálogo # 271-120
(alternativa - 2 x 6A, 50V rectificador diodos Radio Shack #276-1661 - ver paso 17 para más detalles)
2 x 100-Ohm resistencias
No es necesario ser exacto valor / potencia no importa.
Disponible en Radio Shack - Catálogo # 271-1311
2 transistores de Darlington x TIP120
Disponible en Radio Shack - catálogo #: 276-2068
2 x calor a 220 se hunde (de transistores)
Estos son requeridos! Sin ellos los transistores se recalienta rápidamente!
Disponible en Radio Shack - catálogo #: 276-1363
2 x 470uF 35V Radial plomo condensador electrolítico
Disponible en Radio Shack - catálogo #: 272-1030
2 x pinzas de cocodrilo
Estos hacen conectar con cables de batería del puntero láser más fácil.
Variedad de opciones disponibles en Radio Shack.
Cable de conexión de núcleo sólido calibre 22
Este cable fácilmente encaja en cabeceras de Arduino. No es necesario si usted tiene una mejor solución.
Disponible en Radio Shack - Catálogo # 278-1221
Calibre 20 o más grueso alambre de conexión
Para las conexiones de poder - "cable" debería funcionar bien.
Partes del láser verde (opcionales)
Si usted planea usar un verde laser - Echale paso 32 - hay pocas piezas adicionales que necesitará.
