Paso 31: Algunas notas técnicas
Te preguntarás por qué no incluir un paso para conectar la fuente de alimentación de 12v directamente a la placa Arduino - así el espectáculo de láser puede ser utilizado sin la energía del USB de la computadora.
La mayoría de placas Arduino tienen un voltaje de entrada recomendado máximo de 12v.
Algunas fuentes de alimentación "12v" realmente poner 13.8v - y quizás aún más cuando no bajo carga. Puede que desee probar su red eléctrica con un multímetro para asegurarse de que no es significativamente más de 12v antes de conectarlo al Arduino.
A tu Arduino con su fuente de alimentación de 12v de alimentación - Conecte la terminal positiva del voltaje al Pin de Vin de Arduino.
Una alternativa es utilizar un regulador de voltaje externo o fuente de alimentación separada para el Arduino de voltaje apropiado.
Sobre los transistores TIP120
Este transistores aplicaciones TIP120 "Darlington" de proyecto. Estos transistores son realmente dos transistores encadenados juntos en uno. Esto les da mucho mayor "ganancia" - lo que significa que pueden utilizar una corriente muy pequeña para cambiar una corriente mucho más grande. Son una manera barata y fácil interfaz de microcontroladores a cosas como altavoces y motores.
PWM no análogo
Este proyecto genera una digital señal PWM (modulación de anchura de pulso) para el control de los altavoces. Se pueden esperar la rápida conmutación 1 y 0 se convierten a analógicas antes de ir a los altavoces - pero no es así!
La señal se cambia tan rápido - que los oradores responden como si reciben una señal analógica.

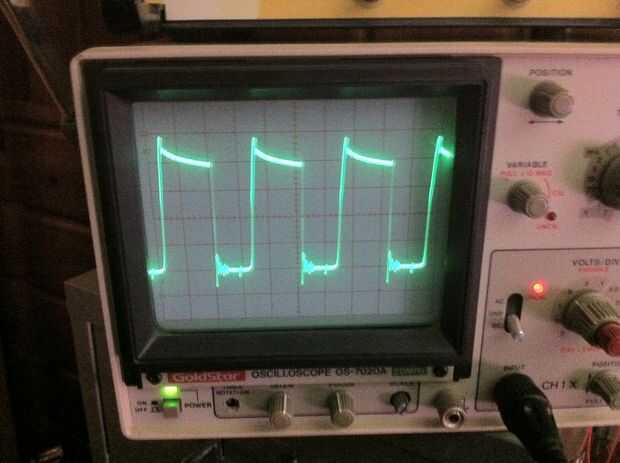

La imagen muestra una lectura de osciloscopio tomada de los hilos de altavoz - todavía digital!
Por defecto el Arduino hace PWM a unos 500hz - forma lenta para este proyecto. Si usted busca el código encontrará algunos ajustes que aumentan hasta 64, 000 hz.
