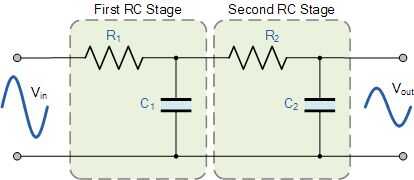

Paso 2: Filtro de paso bajo:
El nombre nos dicen que un filtro de paso bajo que transmite sólo la baja sintonía.
La razón que esto funciona es que el voltaje en el condensador no puede cambiar repentinamente hacia fuera la resistencia que ralentiza el carga del condensador y puede no voltaje de la salida para seguir el cambio rápido de la tensión de entrada. Como resultado de esto es que la frecuencia de la alta corte en un punto que se llama frecuencia. Para calcular cuando el filtro de corte altas señales ayuda a esta ecuación que está en un cuadro.

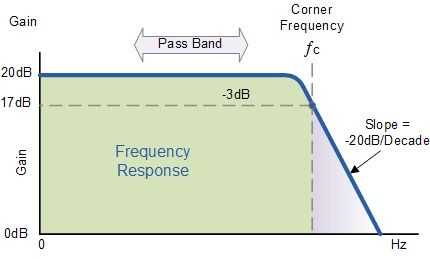

Esta ecuación nos dice que la esquina de frecuencia calculado, la señal a la salida mantiene sin cambios como en la entrada. Si la frecuencia de cruzar la frontera, sin embargo, será poco a poco disminuyendo la intensidad de señal. Cada filtro es posición un poco desplazado de la señal de salida como la entrada, pero esto puede ser ignorado.

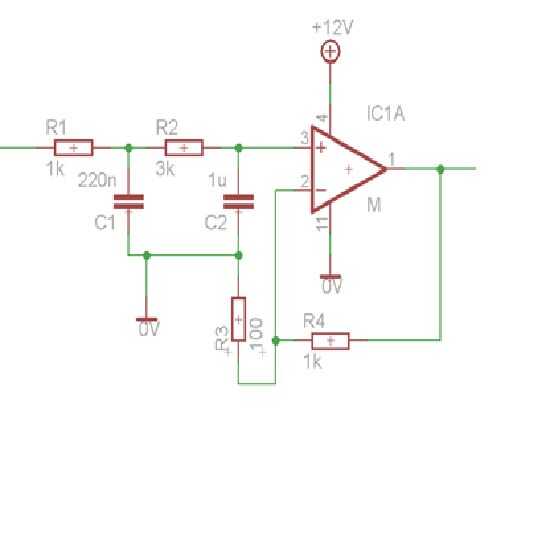

Ganancia amplificador no invertir mientras que usa con esta ecuación: Av=(1+(R4/R5))

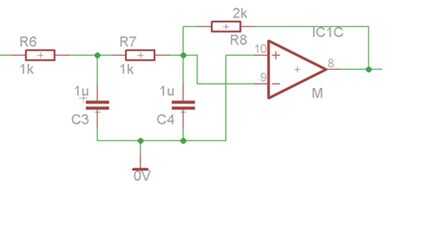

Para crear una segunda clase pasiva invertir un filtro de paso bajo que tiene en el amplificador final, tenemos la misma ecuación para el cálculo de la frecuencia, el cambio es sólo una ecuación para calcular la amplificación que es: Av=-(R8/(R6+R7))
