Paso 4: Filtro de paso de banda:

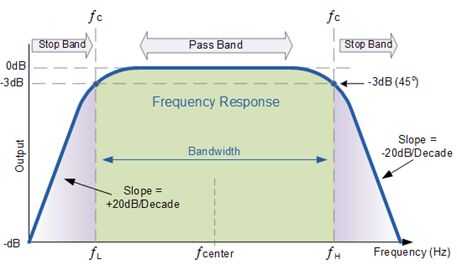

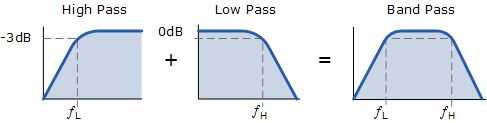

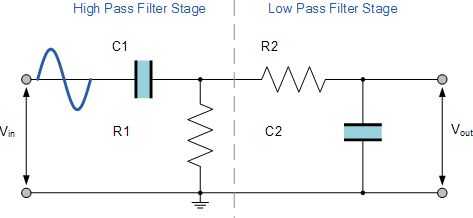

El nombre nos dicen que un filtro paso banda que transmite sólo la banda de sintonía.

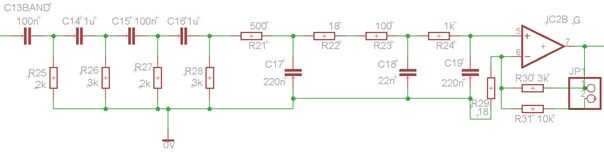

El cuadro 1 muestra el filtro de paso de banda de no invertir, que consiste en cuarta clase pasiva filtro y luego seguido por tercera clase pasiva filtro de paso bajo y en el extremo del amplificador. Esto tiene la posibilidad de cambiar la ganancia (2 opciones) si el enlace entre puntos de JP1 conectado, entonces tenemos ganancia inferior de Av = 129, 2. Pero si se interrumpe la conexión y obtenemos una ganancia Av = 167.6. Frecuencia Fc(high) de la esquina = frecuencia Hz 411 y esquina Fc(low) es Hz 10141.
Para crear un filtro de paso de medio pasivo tercera clase invertida, que es el amplificador final, hemos cambiado sólo
la conexión del amplificador, como se muestra en el cuadro 2.

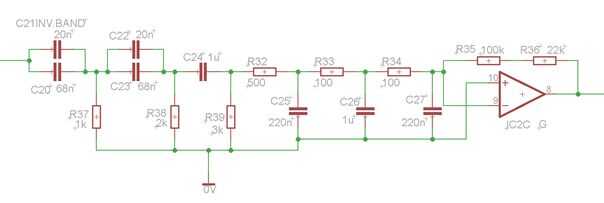

El cuadro 2. muestra el invertido medio-filtro que consta de filtro de paso alto pasivo de tercera clase y luego seguida por tercera clase pasiva un filtro de paso bajo. Frecuencia Fc(high) de la esquina = frecuencia Hz 1325 y esquina Fc(low) = 8751, 3Hz.
