Paso 5: Filtran de fracturas:
Dependiendo del tipo de filtros:
- Filtro de paso bajo
- Filtro de paso de banda
- Filtro de paso alto
Según el funcionamiento de filtros, separados en a:
- activo (con booster)
- invertir
- no invertir
- pasivo
La diferencia es esta:
En los filtros pasivos no tenemos señal amplificada y la señal de salida es menor que la entrada, mientras que en filtros activos fueron amplificados señal dependiendo de la cantidad de refuerzo
Pasivo no tiene un amplificador, que se encuentra en el circuito integrado, mientras que el activo con
Filtros activos separan incluso en la diferencia de polaridad entre la señal de entrada y la señal de salida:
- invertir
- El filtro no invertir
La diferencia es que el filtro inversión transforma la señal de salida de polaridad a 180 ° de señal de entrada (+ → - o - → +) mientras que la inversión no puede hacer esto.

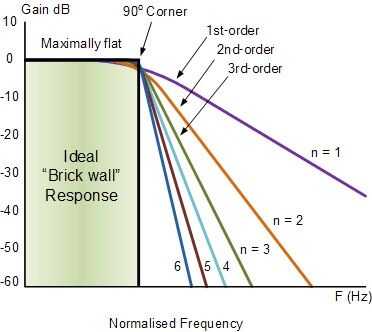

Las clases de señal cae en el funcionamiento de fijación del filtro (frecuencia de corte):
- primera clase (filtro primer orden) → Roll-off 20dB / década
- segunda clase filtro (filtro de segundo orden) → Roll-off 40dB / década
- tercera clase (filtro de tercer orden) → Roll-off 60dB / década
- cuarta clase de filtro (filtro de cuarto orden) → Roll-off 80dB / década
- Quinta clase del filtro (filtro de quinto orden) → Roll-off 100 dB / década
