Paso 7: Diseñar un PCB con ordenador:
Para crear un circuito que es fijo, se puede elegir entre dibujado a mano y diseño por ordenador. Antes de empezar con cualquier modo, tenemos que tener absolutamente todos los componentes (elementos) sobre la mesa, porque es necesario que la tasa de producción de cada elemento por separado y una amplia gama de elementos terminales (pins). Esto es bueno para nosotros hacer un buen circuito visual y no hacinado, porque si no tendría previamente elementos en la tabla, podría después de que el dibujo durante la fabricación de los elementos demasiado comprimido o incluso no sería suficiente espacio para instalarse firmemente en el circuito. Cuando un producto está atestado y no es un reflejo de la incompetencia e insensibilidad inexactitudes y que el fabricante no haya aplicado su amor por el producto.

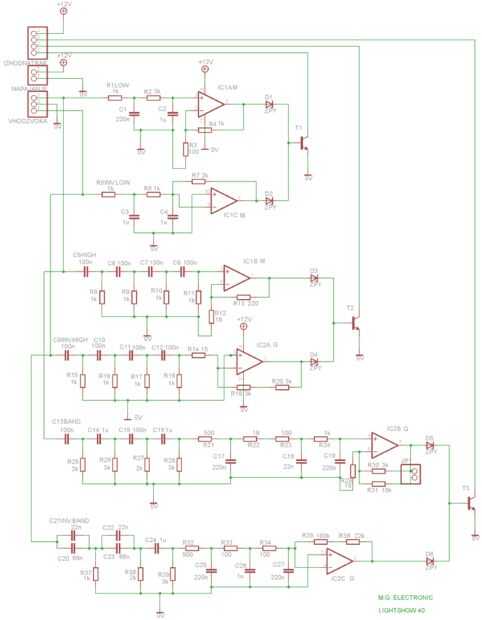

No sólo es importante que los trabajos de producto, el producto deben consistir en 50% visual y 50% de perfección técnica. El producto se formará con la ayuda de un programa de computadora águila (fácilmente aplicable diseño gráfico). El programa nos permite establecer el plan de energía y luego usarlo para dibujar los elementos de la placa y las conexiones. Una vez que ha hecho los elementos de diseño y enlaces entre ellos hemos necesitamos antes conexiones de impresión en una hoja, configurado en el programa función de espejo, de lo contrario el circuito visto por la perspectiva del pájaro. Al pulsar en la lista de vínculos con una regla ligeramente la red que teníamos en el equipo, mientras que las conexiones de dibujo es 1/10 pulgada (2, 54mm).
Este programa es gratuito y puede ser descargas desde este link:
http://www.Cadsoftusa.com/download-Eagle/

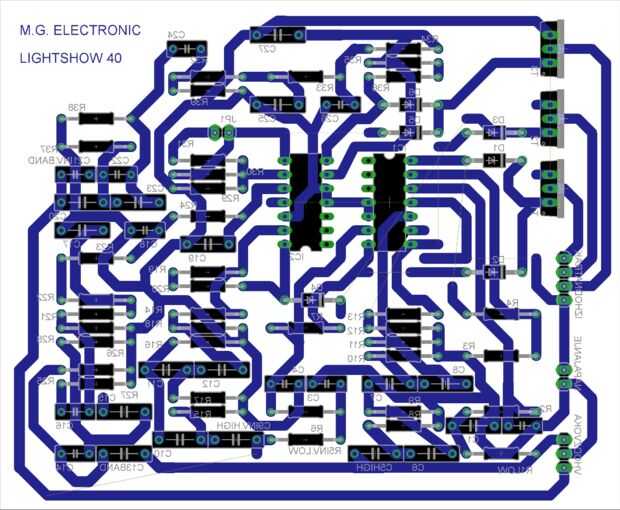

He hecho mi propio tablero del PWB en programa águila, si desea utilizar mi PCB diseñado he publicado mi archivo para su uso en el programa EAGLE.
