Paso 1: Necesitarás...

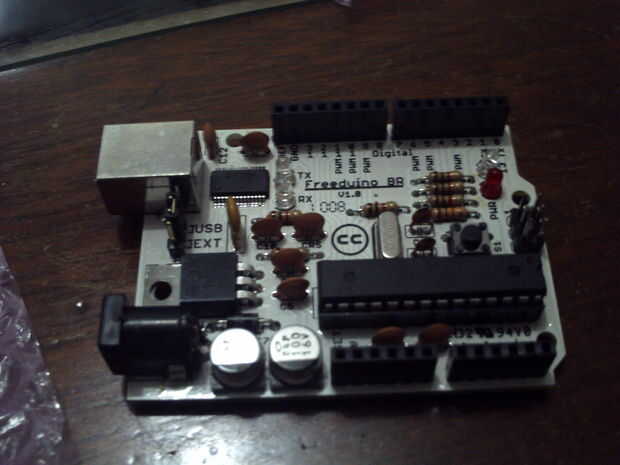

1 Arduino-Arduiono utilizado para este proyecto fue un Freeduino v 1.22. Esto no vino previamente ensamblado, pueden utilizarse otras tablas, como las patillas son capaces de alinearse con los que se utilizan en la protección de las midi

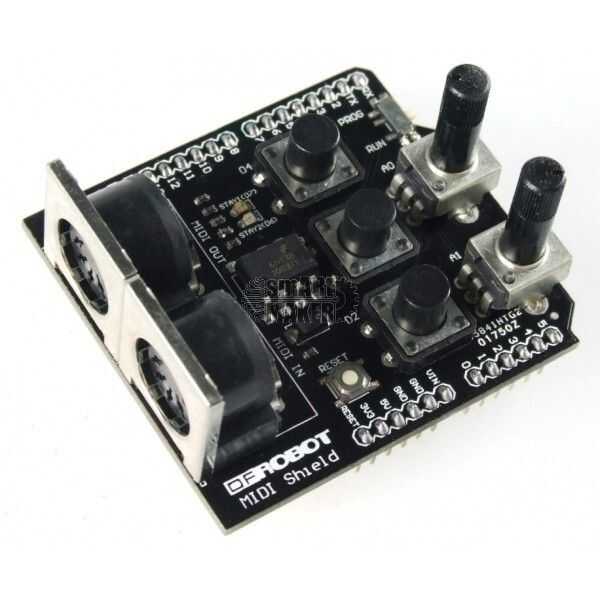

1 Midi escudo - DF Robot Midi Shield (http://www.dfrobot.com/index.php?route=product/product & product_id = 526). Este escudo de Midi no lo hice con cabeceras extendidas, por lo que necesitábamos para reemplazar los pernos conectando el escudo para arduino con cabeceras extendidas. Este proceso requiere desoldar y soldar herramientas, así que considere esto al elegir su escudo de midi.
1 LED - RGB LED (4 pines), Compruebe la información en su LED antes de usarlos. Puede usar un LED calculadora http://led.linear1.org/1led.wiz para determinar las resistencias adecuadas para tu circuito. El Arduino produce 5 voltios.
1 Cable de MIDI (USB a MIDI es opcional, depende del instrumento utilizado con el escudo de midi
2 resistencias de 1kΩ (marrón-negro-rojo)
Resistencia de 560Ω 1 (verde, azul, marrón)
Los resistores utilizados depende de la LED. Estas resistencias producen un brillo consistente entre los tres colores. las resistencias de 1kΩ fueron utilizadas para las piernas azules y verdes, y la resistencia de 560Ω fue utilizada con la pierna roja.
Alambres, Para la experiencia más simple, elegir los cables rojo, verde y azul para las diferentes patas del LED y un cable negro como la tierra.
Protoboard

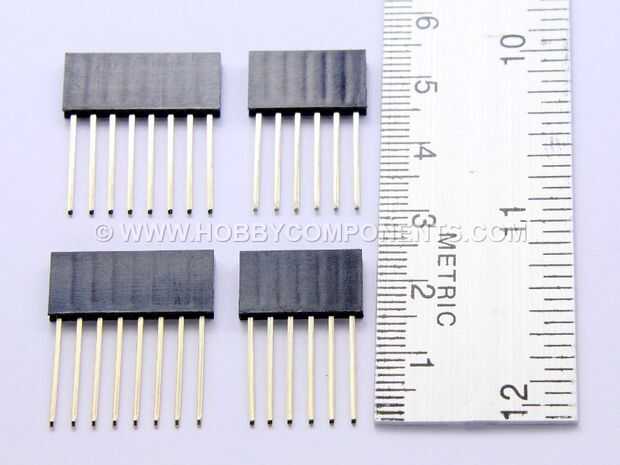

4 extendido jefes (opcional) utilizar sólo si la protección de las Midi debe modificarse.
