Espectro de LED Audio Arduino (3 / 6 paso)

Paso 3: bloque de madera

En esta guía va a hacer un 7 de matriz de LED 5

7 columnas, filas 5 = 35(7 * 5) LED y 12(7 + 5) pernos

Más columnas y filas que pones en tu matriz: los pasadores más se necesita.

Para este proyecto hay 13 pins disponibles así que la suma de sus filas y columnas no debe exceder 13.

Cada LED debe ser de 15 mm una de otra para asegurar la soldadura fácil

La matriz será de 90mm por 60mm vamos a añadir un margen de 40mm para todos los lados

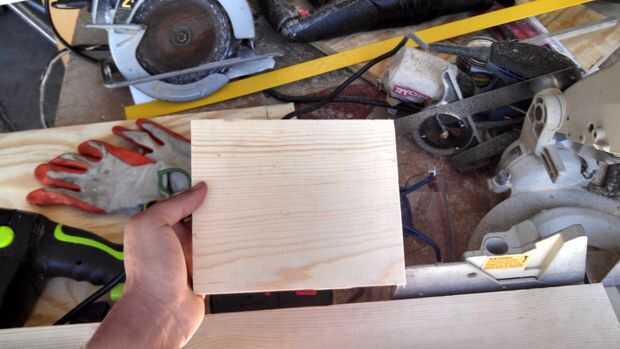

  1. Así que corte un trozo de madera hacia fuera que es de 170 m m(17 cm) 140 mm(14 cm)

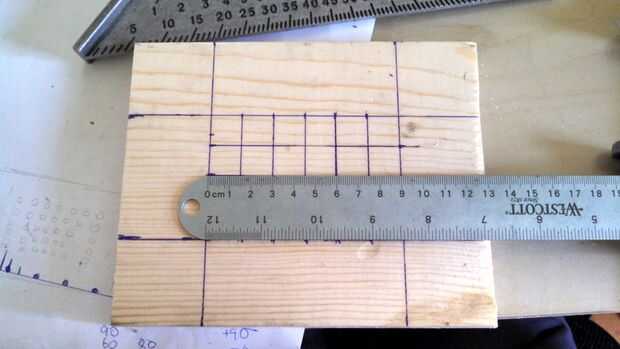

  2. Ahora usando una regla y un empate de pluma 90mm por 60mm cuadricula

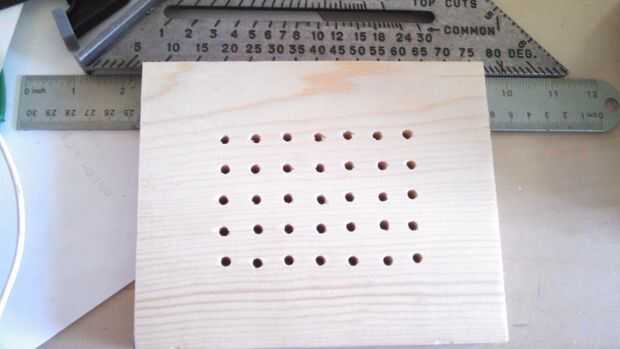

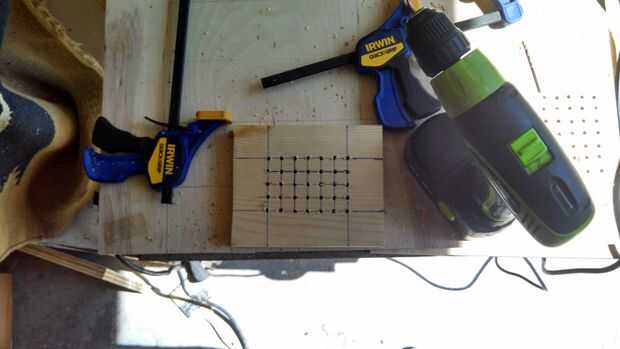

  3. Perfore un agujero a través de cada punto con la broca de 3/16
  4. a después le taladra quiera arena

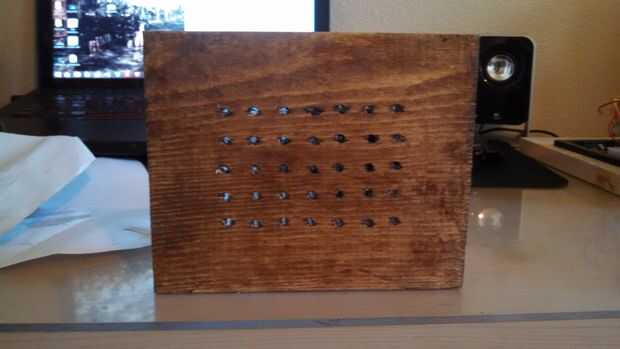

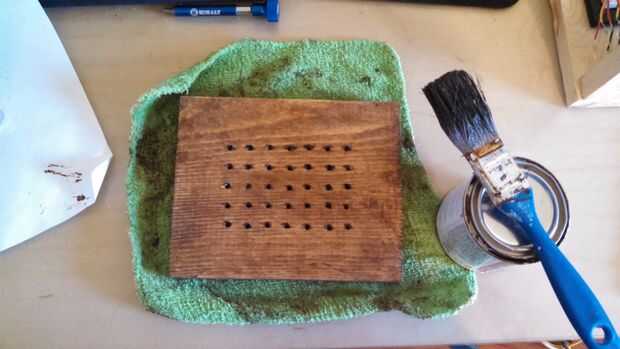

  5. Puede pintar o teñir la madera (mina para darle un color más oscuro manchado)
