Paso 3: Sketch de Arduino
El Arduino Sketch también es igualmente simple. Una matriz almacena todos los valores PWM necesarios para ofrecer la gama de luz visible del rojo al azul. Los datos están de salida en una forma compatible CSV para captura en un programa de Terminal para importar a Excel o simplemente cortado y pegado directamente en Excel desde la pantalla del Monitor serie de Arduino.

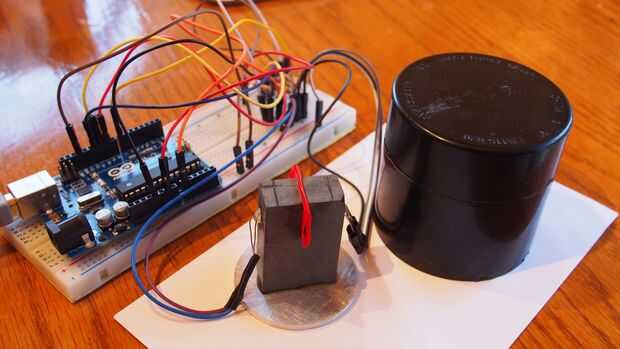

He pegado el RGB led y fotocélula en extremos opuestos de una pieza rectangular de plástico de policarbonato. Hay un agujero perforado entre el led y fotocélula que atraviesa una rendija que corte donde se pueden insertar mis muestras de vidrio para la prueba. En la imagen adjunta, coloqué algunos translúcido cinta roja plegada sobre un par de veces para aumentar la opacidad en esa ranura y funcionó el espectrofotómetro. Una cubierta de plástico negro PVC tuberías componentes es importante permitir que el espectrofotómetro operar en la oscuridad.
