Paso 2: Qué es importante saber
El accesorio
He escrito y adjunto un resumen sobre la construcción de sus propios instrumentos científicos con Arduino si alguien está interesado. Entra un poco más detalladamente con el proyecto y mucho más. Quiero mantener este instructable tan simple como sea posible porque podía ir mucho más lejos en profundidad, así que si quieres más detalle consultar el archivo adjunto.
Permite mantenerlo simple

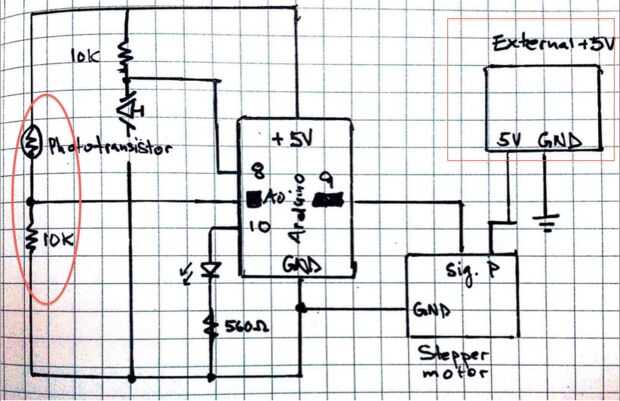

Qué es importante el esquema:
- El orden y la ubicación de la fotorresistencia y el 10K (un círculo rojo)
- La fuente de alimentación externa de 5V
Por qué es importante:
- El orden de la resistencia y la fotorresistencia es importante porque el orden define la ecuación de divisor de tensión. Queremos medir transmitancia * (véase fundamentos de teoría) por lo que necesitamos los números en el monitor serial de Arduino es proporcional a la intensidad de la luz.
- La fuente de alimentación externa de 5V es necesaria conducir el motor porque si el motor y la fotorresistencia están en el mismo 5V de Arduino la señal será muy ruidosa. Esto evitamos tener un external 5V (Nota: todos los motivos deben todavía ser atados).
Conceptos básicos de la teoría
Transmitancia es la luz que lo hace a través de la muestra (medida)
Absorbancia es sólo eso, la luz absorbida por la muestra (calculado usando A = 2 - log(%T)
Para más explicación de profundidad ver anexo.
