Paso 5: Conecte todos los LEDs
Si usted está haciendo un espejo infinito con ningún controlador de.
-Si usas LEDs de cambios automáticos, cada LED necesita su propio resistor. Cortar los cables de la resistencia y uno de los cables de la resistencia al ánodo de un LED y el otro cable de la resistencia a V + o resistencia el LED al lado de la soldadura. Luego cathode(short lead) los LED se conecta al cátodo de un LED a su lado. Repetir con todos los LEDs
-Si usas una sola resistencia o fuente de corriente constante, conectar todos lo LED cátodo juntos, al igual que los ánodos. Todos los LEDs deben ser del mismo color o tener el Vdrop mismo. Múltiples fuente actual podría utilizarse para diferentes necesidades actuales de LEDs. No se recomienda.
Buena fuente para los cálculos es ledz.com/
Cableado un espejo infinito con un controlador LED persecución. Compra un controlador de aquí
Mirala bien en todas las fotos antes de empezar y las cosas hacen más sentido.
Recuerde que debe tener cuidado de no arañar o rayar los LEDs o el trabajo de pintura mientras trabajaba.
Lo primero es que cada cátodo de LED (corto/negative lead) necesita tener un cable a donde será el controlador. Deja un buen 2-3" fuera del borde.

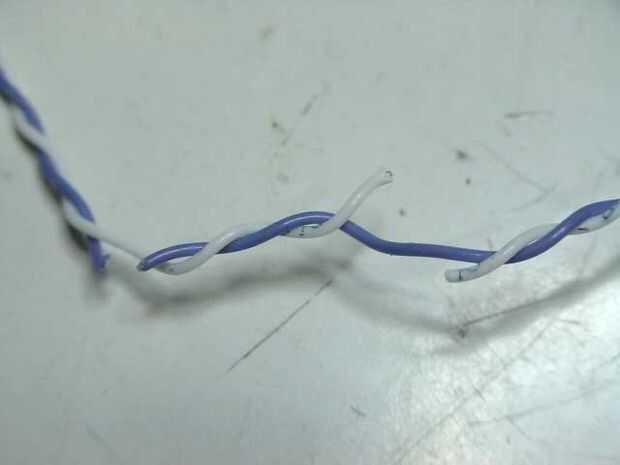

-A partir de mirar la primera imagen a continuación muestra cómo cortar offset de hilo de doble filamento para que cada filamento doble se pueda ejecutar a dos LED con menos basura.
-Tome un pedazo de doble filamento de alambre y estimar dónde cortar el alambre, como en la imagen, por lo que puede llegar a dos cátodos de LED y tienen 2-3" de cable flojo para trabajar con al colocar los cables al controlador.
-Clip de LED lleva más corto.

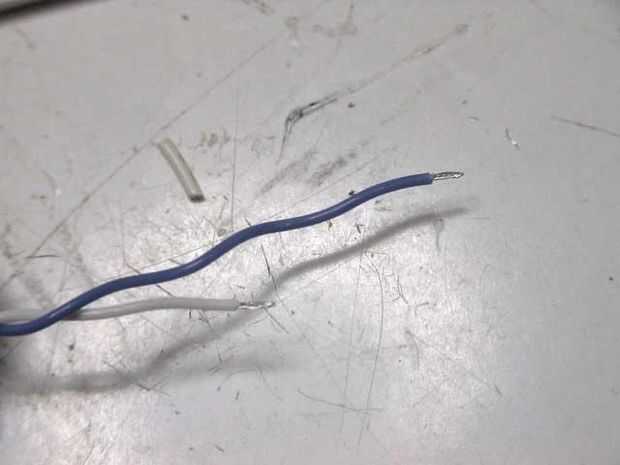

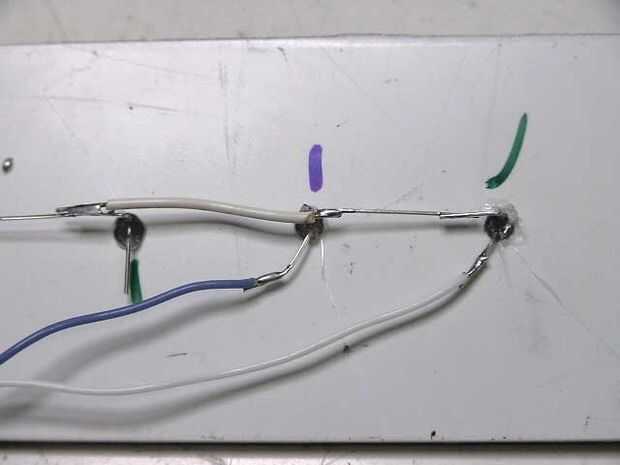

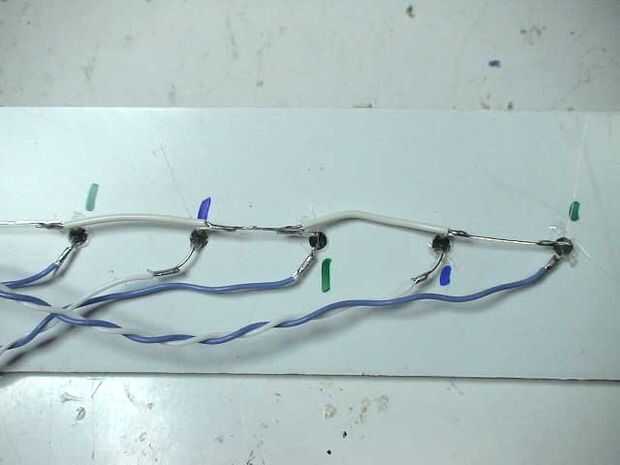

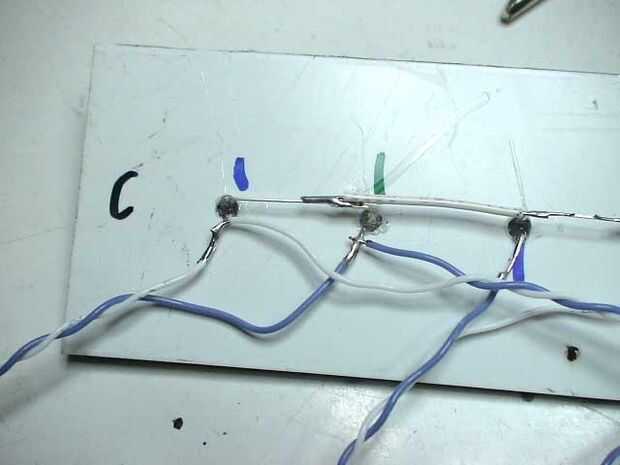

-Pele y los cables de la soldadura. Cada uno de cátodo de un LED. Ver imágenes.
-Repetir con todos los 8 LEDs en esa pared.
A continuación tomar la siguiente pared interior, con todos los LEDs y cathode(V+) de la fuente listo.

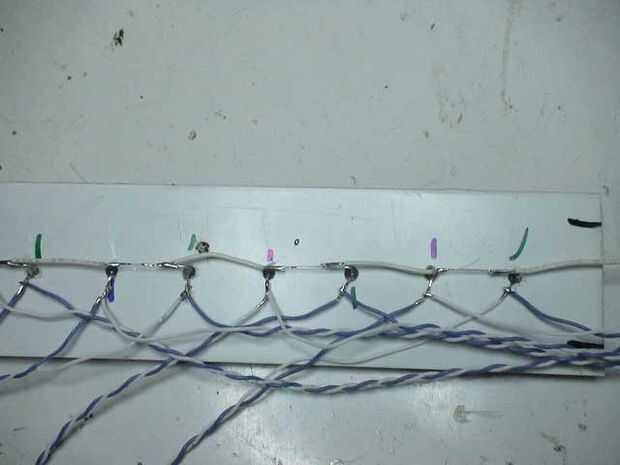

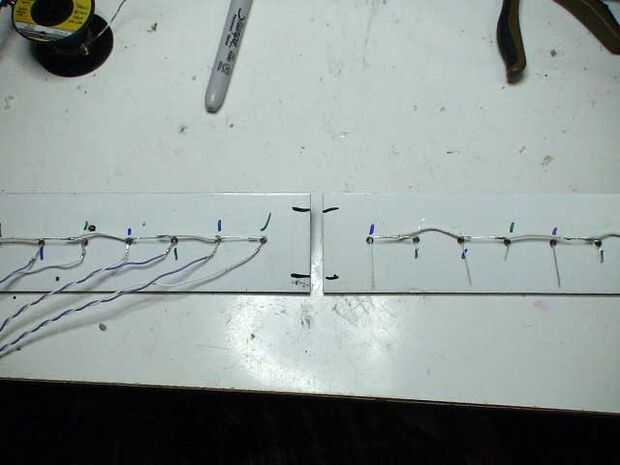

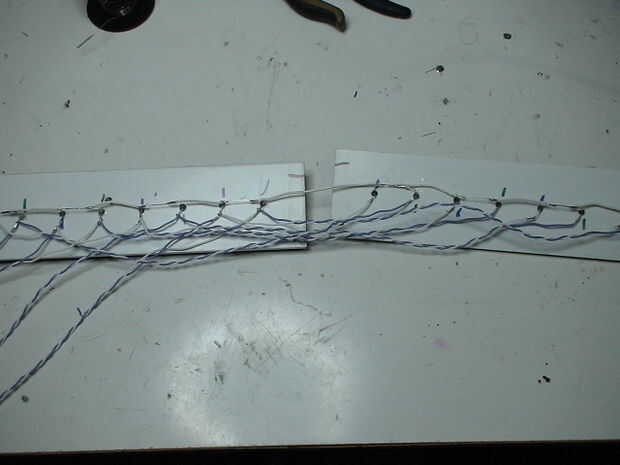

-Coloque su pared interna con los alambres al lado de su otro. Deje un espacio de 1/2" en el medio. Ver imagen.

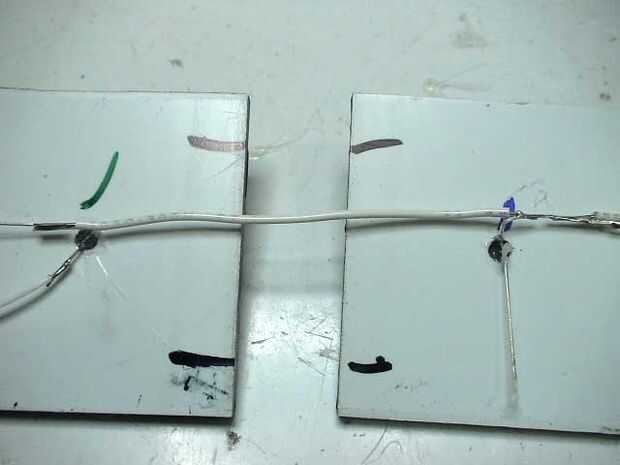

-Con un pedazo de cable trenzado sólido de soldadura entre el larguero del ánodo 2 paredes internas.
Ahora la parte confusa. La segunda pared de cableado a la primera.
Nuevo vistazo a las imágenes.
-Puede ayudar a escribir el número en la parte trasera de la pared para facilitar el cableado.

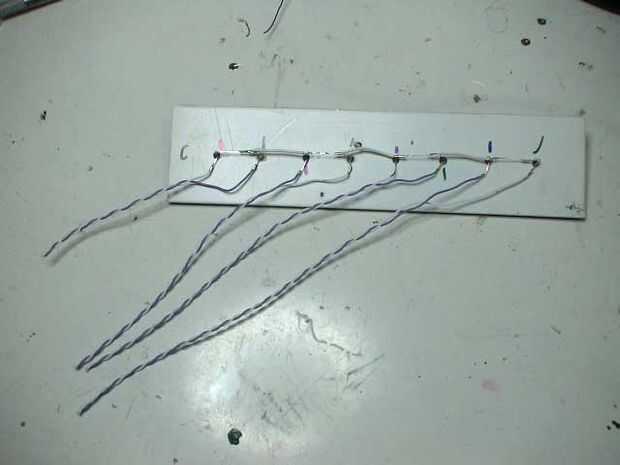

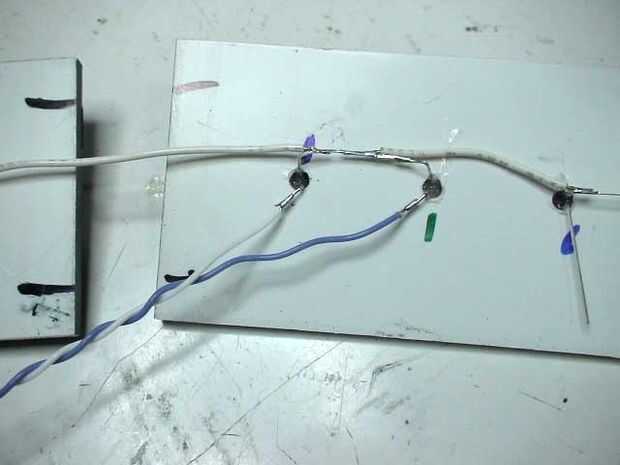

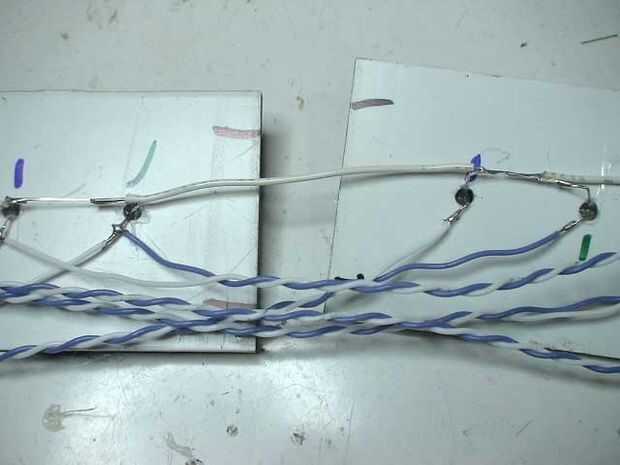

-Simplemente suficiente, cada cátodo de LED debe conectarse el otro LED de cátodo del mismo número. Vea el diagrama. Utilice el método offset cable cortado, como antes, para hacer las conexiones.
Ahora tienes la mitad hecho y cableado. Repita el procedimiento con las restantes paredes internas 2
-Tomar 4" pieza de calibre 22 o más grande de alambre y soldar al ferrocarril del ánodo LED y hacer lo mismo con el segundo la mitad de las paredes internas. Ambos de los cables se conectan al LED + punto en el tablero de regulador o a la fuente de corriente V +.
Ahora sería un buen momento para un 1/8" de todos los extremos, por lo que encajan en los terminales de rosca.
