Paso 8: Haga las conexiones y cables hasta el controlador
Si no se utiliza un tablero de regulador.
- Y se utilizan LEDs Auto-cambie Conecte la energía Supples V + LED ánodos y V-para cátodos de los LED (cada LED tiene su propio resistor).
-Solo el regulador de corriente como una resistencia de gran potencia, conectar LED + V + con un resistor de wattage(3w+) grandes, conectar todos los cátodos de los LED a GND/V-

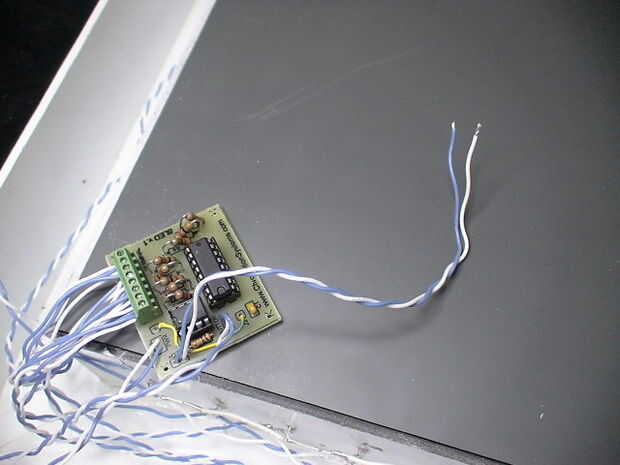

Este paso requiere el controlador de LED de canal 8 ser ensamblada.
Echa un vistazo en el diagrama de cableado y comenzar a encontrar que los cables van donde. Puedes etiquetarlas si es necesario.

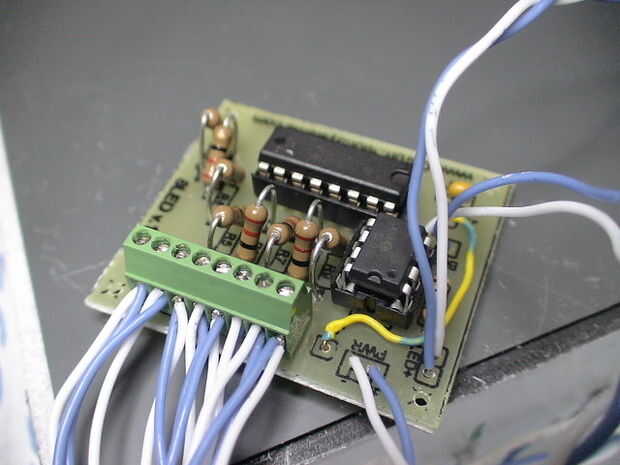

La terminal de rosca es extremadamente pequeña. Tuve que usar un destornillador de cabeza plana de un kit de reparación de anteojos.
Todos LED #1 ir a la Terminal 1 en el PCB
Todos los LED #2 ir a la Terminal 2 en el PCB
Y así sucesivamente.
Tornillo en apretado y ten cuidado con los hilos sueltos del cable que podría causar un cortocircuito.
Hay 2 cables que son etiqueta LED + en el conductor, cada lado debe tener uno de esos cables soldados en su riel de V + (ánodos LED)
-Monte el panel de montaje DC Jack en el agujero de 9/16 perforado en la pared exterior.
-Tome el botón montado en el tablero de perf y con algun pegamento (super, caliente, epoxi) Aplique una gota a la perf-Junta y lugar en el agujero preparado. Pegue bien.
