Espejo infinito sensible a la temperatura (1 / 6 paso)

Paso 1: Organizar las tiras de LED

Adafruit hace un trabajo increíble de romper el uso de tira de LED para los novatos, y porque necesito mucho de la explotación de la mano seguí su esquema a la carta. La parte sólo marginalmente frustrante para mí fue los MOSFETs, ya tengo las clavijas conectadas alrededor varias veces mientras se suelda componentes a la placa perforada y tuvo casi un colapso existencial desarmar todo. No lo hacen.

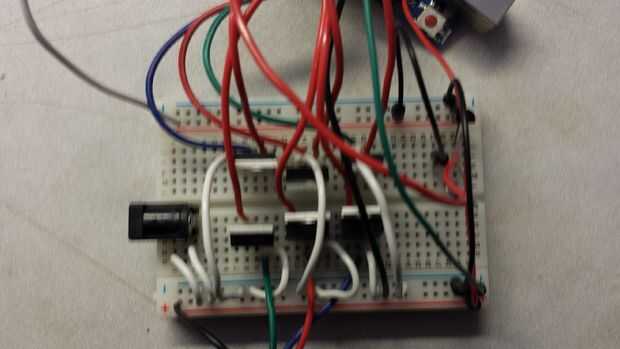

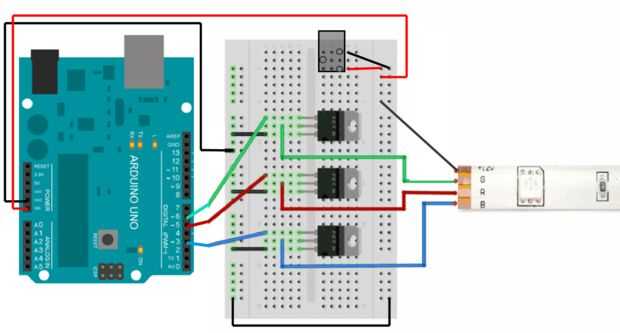

Arriba es el diagrama de Adafruit, con algunas modificaciones como elegí mi tiras de LED de alimentación con un adaptador de jack de barril externo. Una vez que la fuente de alimentación está conectada a los rieles de la placa y el pin vin y tierra en el Arduino, puede rellenar la junta con el MOSFET y siga el diagrama de arriba. A continuación, repita para la segunda tira de LED.

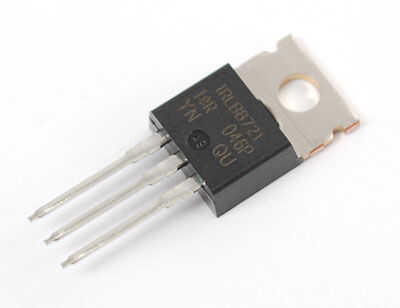

(En referencia a la imagen MOSFET, el perno superior conduce a la clavija en el Arduino, el medio conduce al cable apropiado en la tira de LED, y la espiga inferior conduce a tierra.)
