Espejo infinito sensible a la temperatura (2 / 6 paso)

Paso 2: Sensor de temperatura de un cable + código

Esperaba el sensor al ser el aspecto más difícil de este proyecto, pero esto era una cosa no muertos-set en el que me sienta como un cavernícola de alto funcionamiento. El DS18S20 es extremadamente fácil a conectar y el código que encontré en bildr fue bastante fácil para mí entender a pesar de ser procesamiento analfabetos.

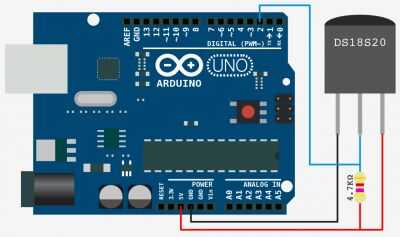

Arreglé los componentes en un protoboard siguiendo el diagrama de arriba, luego he descargado el archivo zip de aquí (http://bildr.org/2011/07/ds18b20-arduino/) y seguido el proceso de dos pasos necesario para imprimir los datos de temperatura en el monitor serie.  Porque proporcionan el código de sensor modificado a continuación, sin embargo, todo lo que necesitas para poner la carpeta "Un cable" en la librería de Arduino y usted debe ser bueno para ir.

Para lograr el desvanecimiento del LED, que necesitaba para almacenar los dos últimos valores para la comparación y no que hice una copia de la función de getTemp(), le cambió el nombre y había llamado las dos funciones en tándem con un retraso de entre. El código de acabado (con pasadores LED asignados y fade establecido) no es tan óptimo como podría ser, sin embargo parece funcionar perfectamente.

También tenga en cuenta qué pines los colores se asignan a y asegurarse de que esto se refleja en el protoboard.

#define REDPIN1 10
#define GREENPIN1 9
#define BLUEPIN1 11

#define REDPIN2 5
#define GREENPIN2 6
#define BLUEPIN2 3

#define FADESPEED 8 / / esto hace más lento

#include < OneWire.h >
flotador tempData [1];
Float tempDataPrev [1];

int DS18S20_Pin = 2; Pin señal DS18S20 digital 2

Temperatura chip entrada-salida
OneWire ds(DS18S20_Pin);  el pin digital 2

void setup(void) {}
Serial.Begin(9600);

pinMode (REDPIN1, salida);
pinMode (GREENPIN1, salida);
pinMode (BLUEPIN1, salida);

pinMode (REDPIN2, salida);
pinMode (GREENPIN2, salida);
pinMode (BLUEPIN2, salida);
}

Violeta valor 200, 0, 255
Valor rojo 255, 0, 0
Azul valor 0, 0, 255

void loop(void) {}

Float temperatura = getTemp();
Delay(1000);
Float temperaturePrev = getTempPrev();

int i;
int r1, g1, b1;
int r2, g2, b2;

para (int i = 0; i < 1; i ++) {}
tempDataPrev [i] = temperaturePrev;}

para (int i = 0; i < 1; i ++) {}
tempData [i] = temperatura;}

analogWrite (BLUEPIN1, 255);
analogWrite (REDPIN1, 255);
analogWrite (GREENPIN1, 0);

analogWrite (BLUEPIN2, 255);
analogWrite (REDPIN2, 255);
analogWrite (GREENPIN2, 0);

Si (tempDataPrev [0] == {} tempData[0])

valores iniciales
analogWrite (BLUEPIN1, 255);
analogWrite (REDPIN1, 255);
analogWrite (GREENPIN1, 0);

analogWrite (BLUEPIN2, 255);
analogWrite (REDPIN2, 255);
analogWrite (GREENPIN2, 0);
}

Si (tempDataPrev [0] < tempData[0]) {}

analogWrite (BLUEPIN2, 255);
analogWrite (REDPIN2, 255);
analogWrite (GREENPIN2, 0);

desde el violeta al azul al violeta

para (r1 = 255; r1 > 0 y r1--) {}
analogWrite (REDPIN1, r1);
Delay(FADESPEED);}

para (r1 = 0; r1 < 256; r1 ++) {}
analogWrite (REDPIN1, r1);
Delay(FADESPEED);}
}

Si (tempDataPrev [0] > tempData[0]) {}

analogWrite (BLUEPIN1, 255);
analogWrite (REDPIN1, 255);
analogWrite (GREENPIN1, 0);

desde el violeta hasta el rojo a la violeta

para (b2 = 255; b2 > 0; b2--) {}
analogWrite (BLUEPIN2, b2);
Delay(FADESPEED);}

para (b2 = 0 b2 < 256; b2 ++) {}
analogWrite (BLUEPIN2, b2);
Delay(FADESPEED);}

} }

Float getTempPrev() {}
Devuelve la temperatura de un DS18S20 en grados Celsius

datos del octeto [12];
addr Byte [8];

Si (! {ds.search(addr))}
no hay más sensores en cadena, de la búsqueda reset
DS.reset_search();
volver -1000;
}

Si (OneWire::crc8 (addr, 7)! = {addr[7])}
Serial.println ("CRC no es válido!");
volver -1000;
}

Si (addr [0]! = 0 x 10 & & addr [0]! = 0x28) {}
Serial.Print ("dispositivo no se reconoce");
volver -1000;
}

DS.Reset();
DS.Select(ADDR);
DS.Write(0X44,1); iniciar la conversión, con la energía del parásito en el final

byte actual = ds.reset();
DS.Select(ADDR);
DS.Write(0xBE); Bloc de notas de lectura

para (int i = 0; i < 9; i ++) {/ / necesitamos 9 bytes
datos [i] = ds.read();
}

DS.reset_search();

el byte MSB = datos [1];
octeto LSB = datos [0];

Float tempRead = ((MSB << 8) | LSB); utilizando el complemento de dos
Float TemperatureSum = tempRead / 16;

volver TemperatureSum;
}

Float getTemp() {}
Devuelve la temperatura de un DS18S20 en grados Celsius
Delay(2000);
datos del octeto [12];
addr Byte [8];

Si (! {ds.search(addr))}
no hay más sensores en cadena, de la búsqueda reset
DS.reset_search();
volver -1000;
}

Si (OneWire::crc8 (addr, 7)! = {addr[7])}
Serial.println ("CRC no es válido!");
volver -1000;
}

Si (addr [0]! = 0 x 10 & & addr [0]! = 0x28) {}
Serial.Print ("dispositivo no se reconoce");
volver -1000;
}

DS.Reset();
DS.Select(ADDR);
DS.Write(0X44,1); iniciar la conversión, con la energía del parásito en el final

byte actual = ds.reset();
DS.Select(ADDR);
DS.Write(0xBE); Bloc de notas de lectura

para (int i = 0; i < 9; i ++) {/ / necesitamos 9 bytes
datos [i] = ds.read();
}

DS.reset_search();

el byte MSB = datos [1];
octeto LSB = datos [0];

Float tempRead = ((MSB << 8) | LSB); utilizando el complemento de dos
Float TemperatureSum = tempRead / 16;

volver TemperatureSum;
}
