Paso 16: Lista de elementos para tableros LED
R1, R2, R3-820 ohmios / 0. 25W
5mm RGB Led (abierto cátodo)
Nota!
LEDs RGB son conducidos por "-" que significa que usted debe elegir LEDs con ánodo común y cátodos separados.

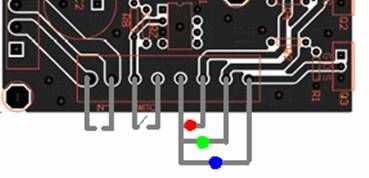

Una vez construido o comprar tableros y soldar los componentes necesarios para conectar entre sí siguiendo los colores de las pistas.
R-rojo - rojoG-verde - verde
-AZUL - azul
-La pista sin signo es «+» todos los LEDs.
El uso de tiras de LED Como con los tableros de LED es muy importante las tiras de LED que drived por "-", lo que significa que llevó la tira debe ser con ánodo común. Al seleccionar el tipo de LEDs sugiero buscando tiras de LED con LEDs transparentes algo difusa, ya que dan un agradable contorno del túnel. Leds SMD preferiblemente no demasiado pequeño y que la parte visible que es claramente visible y visto desde el lado.
