Paso 18:

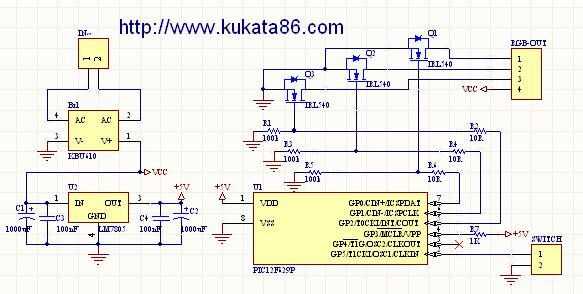

En la entrada del esquema deberá ser alimentada alrededor de 12 voltios de CA. BR1 - esquema puente hacer constante del voltaje del transformador. Este voltaje de energía de las placas LED. El mismo voltaje es estabilizado con IC. Estabilizador de U2 de 5V y procesador con IC. Transistores del MOSFET son IRF540 y gestionado por el microcontrolador. Resistencias R2, R4, R6 limite la corriente de compuerta de los transistores finales un R5 R1, R3, contribuir a la obstrucción rápida de la tensión de control de frenado de MOSFET-s. El PIC se alimenta en el paso del pin 4 en R7 y 6 pin queda pendiente porque no se usa en nuestro caso.
¡ IMPORTANTE! El tablero está diseñado para exterior LED driver y potencia puente. Límite de 500 leds escrito en el tablero no se aplican a la configuración en este artículo. Se describe a continuación circuito coche hasta 300 LEDs tableros de LED RGB, que está sobre la 7A a la luz de todos los colores. (en borards LED, cada LED consume 3x15mA = 45mA pero gestionado por PWM y resplandor constante sobre 22 mA forLED es cerca de 300 LEDs) Con tiras de LED debe cumplir con su consumo individual. Controlar el uso de LEDs más otros transistores de conmutación y puente rectificador o poner el segundo controlador espejo.
