Paso 19:

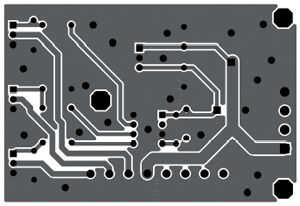

Tablero de control - parte superior-PDF

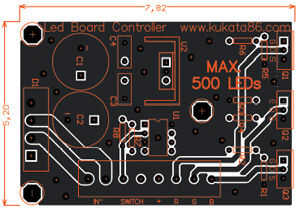

Tablero de regulador – Top con máscara blanca - PDF

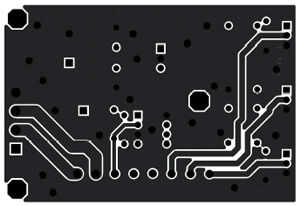

Tablero de control - fondo-PDF
Puedes comprar kit para montar y ver otros proyectos interesantes en
¡ IMPORTANTE!
El tablero está diseñado para exterior LED driver y potencia puente. Límite de 500 leds escrito en el tablero no se aplican a la configuración en este artículo. Se describe a continuación circuito coche hasta 300 LEDs tableros de LED RGB, que está sobre la 7A a la luz de todos los colores. (en borards LED, cada LED consume 3x15mA = 45mA pero gestionado por PWM y resplandor constante sobre 22 mA forLED es cerca de 300 LEDs) Con tiras de LED debe cumplir con su consumo individual. Controlar el uso de LEDs más otros transistores de conmutación y puente rectificador o poner el segundo controlador de espejo
