Paso 3: Elaboración de programas
Hay diseño de muchos programas por ahí (http://crunkish.com/top-ten-cad-software/) (http://www.freecad.com/)http://www.freecad.com/. Algunas son gratis, algunos no son. Pruebe los libres o las descargas de prueba y dedicar algún tiempo a evaluar sus capacidades. Asegúrese de que usted mire lo que puede importar y exportar. Esto será importante en sus archivos de dibujos en movimiento al generador de CAM (más sobre esto más adelante). El mayor fin unos, tiene una curva de aprendizaje y toma un tiempo para estar cómodo con. El más bajo extremo y gratis están mejorando todo el tiempo. Salir de Sketchup (gratuito) con el script ruby que permite la salida en formato .stl y DXF. Dulce! (http://www.guitar-list.com/download-software/convert-sketchup-skp-files-dxf-or-stl)

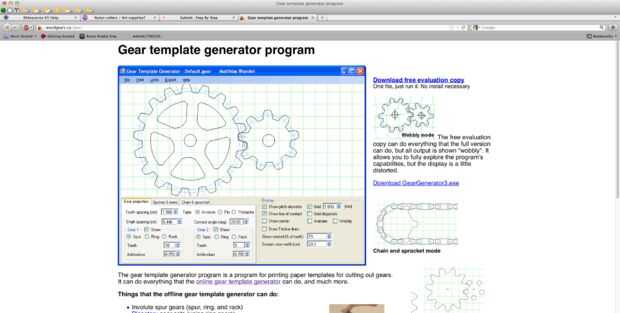

He descargado generador de engranajes (http://woodgears.ca/gear/) por 26 $ hacerlo verdaderamente fácil. Dibuja engranajes con cualquier número de dientes, dentro o hacia fuera. Puede Agregar radios en cualquier número, y salidas en .dxf, un formato útil. También es muy divertido y muy fácil de jugar con.
Después de generar el anillo y los engranajes de varios tamaños, guardado los archivos e importados en mi programa de CAD. Necesitaba hacer los agujeros para los Sharpies de punta fina para colocarse. Después de medir el diámetro de la punta de Sharpie en. 15", comencé a poner los agujeros en los radios a diferentes distancias desde el punto central de cada engranaje. Llegó a ser obvio que para reforzar la madera estrecha al lado de los agujeros, sería necesario ampliar esa parte del rayo. Había creado una serie de círculos de ½" y los colocó concéntrico sobre cada agujero Sharpie para reforzar la madera arriba. A continuación, recorta a los vectores extraños y limpiar todas las imágenes. Así tuve un vector de dibujo de todas las piezas en el tamaño mínimo de la hoja. Entonces yo cortar el madera contrachapada de abedul Báltico de 5' x 5' en el tamaño necesario, 16 "x 21".
