Paso 1: Las partes del modelo
Trabajo con Autodesk Inventor en el trabajo y me permiten utilizarlo en casa con nuestra licencia, asi lo uso en el hogar así. Hay muchas opciones de software libre pero porque estoy familiarizado con el Inventor que es lo que pegue con para mis cosas personales, también. Con varias piezas de entretela, el método que me gusta utilizar para el modelado de ensambles es crear un archivo con cada parte individual apuestas un sólido nuevo. Inventor hace un muy buen trabajo con este método y parece ser el método paramétrico más confiable dentro de Inventor. En mi experiencia proyectar geometría pieza dentro de un archivo de ensamblado no es confiable (en todos).

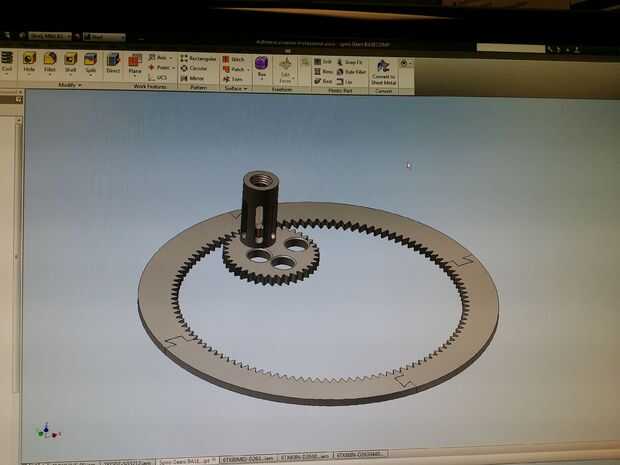

Mi plan era una pista exterior, un seguidor a y un montaje de Dremel que vaya dentro del engranaje seguidor del modelo. El Monte de Dremel fue necesario dejar la Dremel gire sin tener que hacer cada vez el seguidor a hecho. Después de empezar con el modelado que me di cuenta que para montar las piezas en la cama de impresión de la impresora que tenía acceso a la pista exterior tendría que ser en piezas múltiples. Para simplificar los archivos hice la pista en cuatro piezas idénticas que se traban, así que el número de dientes tenía que ser divisible por cuatro, por lo que se se separan uniformemente.
Inventor no modelo realmente hilos cuando usted pone una característica del hilo de rosca en el modelo, por lo que a los efectos de impresión en 3D tienes que crear la geometría real de los hilos.
El archivo solo llegó a tener tres únicos sólidos-una cuarta parte de la pista exterior, el seguidor a y el Monte de Dremel. Exportado los sólidos en un archivo de ensamblado para obtener piezas únicas del archivo de una parte. Después de poner los otros tres cuartos de pista en la Asamblea para comprobar ajuste, he creado mis archivos .stl de los tres componentes.
Las impresoras que tengo acceso a son Makerbots, así que usar su software de escritorio gratuito Makerware para crear archivos de .thing a utilizar para la impresión. Tomó dos archivos para adaptarse a todas las seis piezas necesarias.
