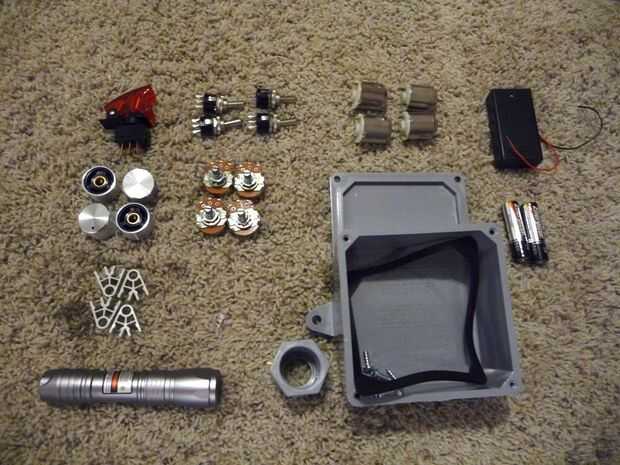

Paso 1: Listado de las partes
Brocas de taladro (conjunto de 20 bits: $20) - 1/16", 1/4", 1/8", 3/8", 1/2 taladro pedacitos fueron utilizados en este mod.
Caja Conduit eléctrica (~ $3, Lowes) -cuadro gris mide 6" ancho x longitud 6" x 4" de altura. La mayoría son como una caja de conexiones para tuberías que llevan cables eléctricos, que he comprado no tiene los orificios para los tubos.
Eléctrico conducto accesorio (adaptador de tubo) (~ $1, Lowes) -mi es exactamente 3/4" en su frente, como tal he comprado un 3/4" -> 1/2" montaje. Esto permite que el láser ser insertado en la caja sin bamboleo alrededor, pero evita que el láser caiga en la caja. Conseguir cualquier tamaño ajusta el láser, sólo el rayo tiene que pasar.
Rotary escofina ($5) - el método adecuado para la perforación de un agujero para la colocación de conducto sería un serrucho o un bit de omni. Como un bit de omni cuesta $50, y no podía estar seguro del tamaño de sierra apropiado a utilizar (cada agujero Sierra cuesta alrededor de $10), va a hacer este método más barato.
On / Off Toggle Switches 4 x ($8) -$2 en Radioshack. Un timo seguro, pero son convenientes.
Interruptor de encendido/apagado de seguridad de Red 1 x ($4) -el botón rojo que ves en palancas de mando de piloto de combate y maletines nucleares en películas. Demasiado completo para este mod, pero sólo se ve tan genial!
1.5v-3.0v Hobby DC motores 4 x ($8) -$2 en Radioshack. Usted puede comprar mini-motores (generalmente vibradores celular), que tienen el beneficio de RPM más altas en un tamaño más pequeño (pero están generalmente largo caber dentro de una caja esta pequeña), pero menos par de torsión y un montón de ruido.
Potenciómetro lineal de 100 ohmios 1/2 Watt 4 x ($6) -éstos restringen la cantidad de electricidad que puede entrar en los motores, haciendo que vaya más rápido o más lento. Comprarlos en línea, que automáticamente agrega $4 de envío. Son imposibles de encontrar en cualquier tienda de ladrillo y mortero para calificaciones bajo ohm. Mayoría de las tiendas vende ohmage muy altas calificaciones, como 1 k, 5 k, 50 k, 100 k, 1 M, mientras que queremos 100. La calificación de 1/2 watt se sugiere fuertemente, pero los motores probablemente funcionaría de todos modos con el máximo de 1/4 watt. En esta guía inicialmente usado resistencias de 500 ohmios, que resultaron para ser demasiado rígida, entonces se me cayó hasta 120 ohmios, y ahora le sugiero 100 ohm. Por ser muy resistente, me refiero a mientras la perilla en el torneado de completo al apagado total pueden ser unos 240 grados de rotación, solamente cerca de una ventana de 30 grados, se ajustará la velocidad, lo que es realmente "conmovedor". He comprado mina de Piezas-Express.com
Perillas de potenciómetro 4 x ($6) -he comprado estas perillas de Radioshack. Son las perillas decorativas, en comparación con los botones forrados en blanco y negro. Cada estilo funciona de la misma. Se pegan en el poste torneado de un potenciómetro, y aprieta un tornillo pequeño en el lado hacia abajo sobre el poste.
1 puntero láser (~ $10-$infinity) -para esta guia estoy usando un laser de Rayfoss 150mW, que costó $100. Mayoría de la gente no puede justificar gastar tanto dinero en una luz, aquí están sus opciones.
Empresas de láser Rayfoss.com- una respetable compañía China, la primera recomendamos para los recién llegados. Rayfoss vende láser de mediana calidad a excelentes precios. Si usted tiene alguna pregunta o inquietud, por correo electrónico y esperar increíble servicio al cliente. Inclinarse hacia atrás para cubrir sus necesidades de orden y a menudo tirar golosinas gratis si eres amable.
LEDShoppe.com- una empresa China no respetable, pero venden lasers de baja calidad a precios bajísimos. La calidad sigue siendo muy superior a lo que usted encontraría en una tienda normal como destino o Sharper Image. Sólo compra el 5mW desde aquí, como sus 20mw y hasta láseres todos ven el mismo brillo (son el mismo laser, pero hacen un mod de pote en ellos para aumentar la energía, dando lugar a mayores cantidades de luz infrarroja que ayuda a fingir los números, luz verde permanece igual).
Novalasers.com - una empresa americana muy respetable. Esperan alta calidad para igualar los precios. Se venden lentes inusuales y diffractors.
Optotronics.com - laboratorio y equipamiento de nivel militar, ultra alta calidad, precios muy altos. Son excesivamente caros en la gama baja (por debajo de 100mW), pero si quieres láseres de muy alta potencia, son muy difíciles de batir.
Dragonlasers.com - empresa de mediana calidad. El principal producto para la compra de ellos es sus gafas láser, que son de primera calidad a precio bajo. Tienen una excelente lista de lentes y la óptica a comprar así. Como diría cualquier entusiasta del respetable láser, usted debe comprar gafas desde 25 dólares es un precio pequeño para salvar su visión. Personalmente no utilizarlos a menos que estoy trabajando con algo de alta potencia (más de 300 MW) y soy muy cuidadosa y consciente de lo estoy reflejando de, dicho esto, soy sólo un 1/100 de un segundo reflejo mi ojo ir ciego.
Wickedlasers.com - Manténgase alejado de esta empresa. Con buen marketing que aprovechan unknowledgable novatos por la venta de los láseres de baja calidad y engranaje de precios locos. No ser aspirado por sus vistosos videos y fotos (que son muy vulnerables por jugando con photoshop), también potenciar su imagen pública por pagar a la gente a escribir comentarios muy favorables de su empresa. Para decirlo simplemente, son una estafa.

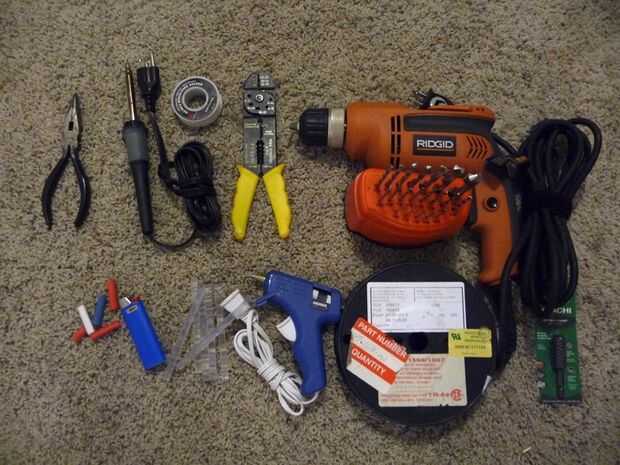

Soldador de 15 vatios ($15) - Radioshack, se calienta hasta unos 260 C (500 F) para derretir la soldadura.
. 022" plata resina núcleo de soldadura ($3) -prefiero a base de resina ya que ayuda a hacer las soldaduras más limpia con el mínimo esfuerzo. Una vez más, en Radioshack.
Alicates ($5) - la herramienta más importante, junto a la soldadura.
18-22 AWG (calibre) alambre ($3) - hilo crudo utilizado para conducir la electricidad entre las diferentes partes del espirógrafo. Cualquier cable funciona, pero encontrar que 18 AWG es el más fácil de manejar. Obtener unos colores diferentes si se puede usar rojo, amarillo y negro en este mod.
Cinta aislante (2$) - utilizado para envolver las conexiones expuestas para evitar cortocircuitos.
Pistola de pegamento caliente ($8) o encendedor BIC ($2) - pegamento caliente del derretimiento. Después de dejar mi pistola de pegamento caliente en cuatro horas recta, estalló y voló el interruptor. Ahora utilizo un encendedor BIC.
Palillos de pegamento caliente ($4) - este pegamento fijar los motores en la alineación para el rayo láser, y se mantenga en el montaje de láser de plástico exterior y ventana.
Cuchillo ($4) o pelacables ($8) - quitar revestimiento plástico de los cables. Yo personalmente prefiero el cuchillo por ser capaz de eliminar el revestimiento que las strippers no pueden alcanzar en espacios reducidos.
K'nex / elevadores de Lego ($Peanuts) -utilizar cualquier cosa 1cm (1/4") de altura. Estas son difíciles de bloques que levante un poco los espejos para no raspar contra la caja.
2 batería AA y 9V ($5) del conector - Radioshack nuevo, si usted puede, comprar el paquete de baterías con el cierre de los 9 voltios en el conector. Fueron vendidos hacia fuera así que tuve que usar los cables pelados a mi conector de 9 voltios
Vaso de acrílico/del plexiglás (opcional) ($10/2' x 4' hoja") - una ventana por donde sale el láser. No es necesario de ninguna manera y en cierta medida hace que el láser a la dispersión al pasar a través de él. Acabo de poner en la ventana para ayudar a minimizar el polvo en los espejos.
Espejos de acrílico de 1" diámetro ($5 / 24 espejos) -he comprado en la tienda de artesanía Michaels. Yo personalmente química tratados estos espejos para transformar en "espejos de superficie frontales", significando no hay ninguna capa protectora de acrílico sobre aluminio reflexivo, pero algo el metal es expuesto (y extremadamente fácil de cero) para un perfecto reflejo.
Nota sobre el tratamiento químico: Compra un espejo de superficie frontal equivalente costaría $7-20 por 1" espejo. Fui a mi tienda automotriz local, comprada aviones Stripper (químicamente diseñado para no atacar el aluminio, pero requiere que usted use guantes resistentes a químicos y tenga cuidado al respirar todo el spray [daño cerebral]), para quitar el protector gris de los espejos y exponer el aluminio. Incluso con guantes resistentes a productos químicos, ardía a través de ellos cada 10 minutos o menos. Este es un paso más avanzado que no es necesario, pero es muy animado para prevenir la dispersión de láser y está fuera del alcance de este instructable. Google es tu amigo si te interesa. Proceso: stripper Spray adhesivo gris, espere 10 minutos, lave en agua caliente, enjuague con agua desionizado, secar con toalla de papel suave a través de presionar (no lavado); aerosol removedor en marrón residuo adhesivo, esperar 4 minutos, lavado/enjuague/seco; pistola decapante de residuo, esperar 2 minutos, lavado, enjuague, seco, hecho.
