Paso 3: Preparar el diseño de espejo
Alineación de un rayo láser de múltiples reflejos es un proceso muy delicado y tedioso. Es bueno tener un esquema general de la ruta de la viga y la orientación de los espejos dentro de su caja. En cuanto a pegar hacia abajo de cada espejo, tratar de que cada rayo reflejado cerca del centro de cada disco como sea posible.
Al trazar una trayectoria del laser, el rayo debe permanecer siempre en el plano horizontal, esto suena obvio al planear un cuadro como este, pero es importante tener en cuenta parcialmente de ojo de seguridad, pero también evitando la excesiva extensión del láser proyectado que hará que las áreas cubiertas en la proyección final.
La primera imagen muestra un esquema muy general de la trayectoria de viga.
El puerto de entrada de corte
La altura para el orificio del conducto de caja debe coincidir con el centro de la altura de los espejos. Tener el laser demasiado alto o bajo causa inicial de la viga para no golpear el centro de su primer espejo en insertar completamente el puntero láser y hará que reflexiones futuras tampoco afectará el techo o la base de la caja. La distancia horizontal desde el lado de la caja de conductos importa demasiado, ya que el motor toma algo de espacio horizontal.

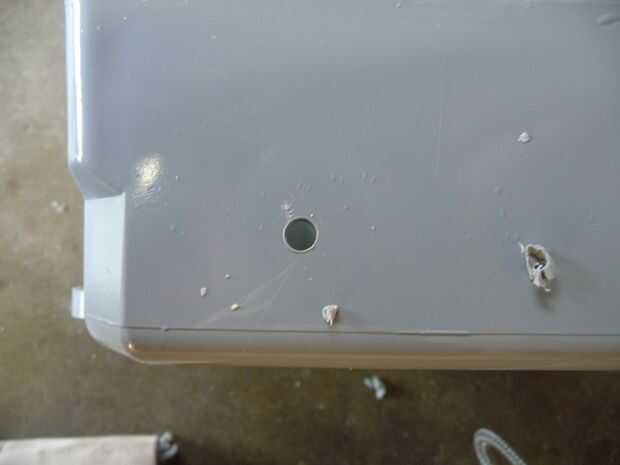

Utilice una broca pequeña para un orificio piloto en lugar de ir directamente a tamaño completo. Esto le ayudará a probar la exactitud la altura de la viga y el ángulo son y permite aumentar el tamaño correcto para el adaptador de puerto.

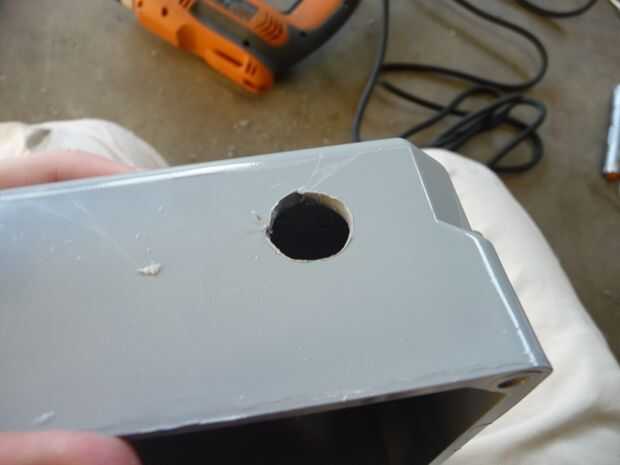

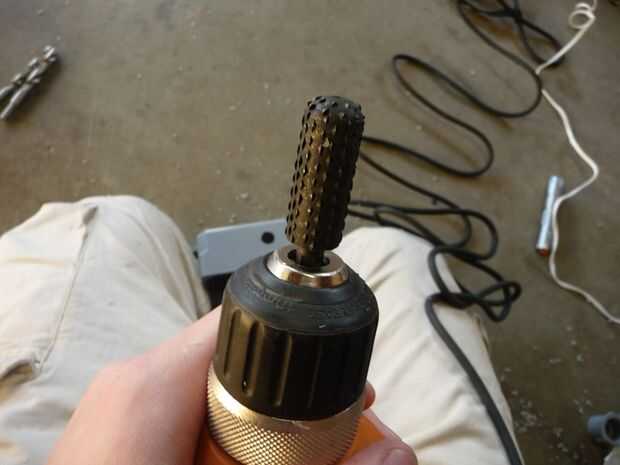

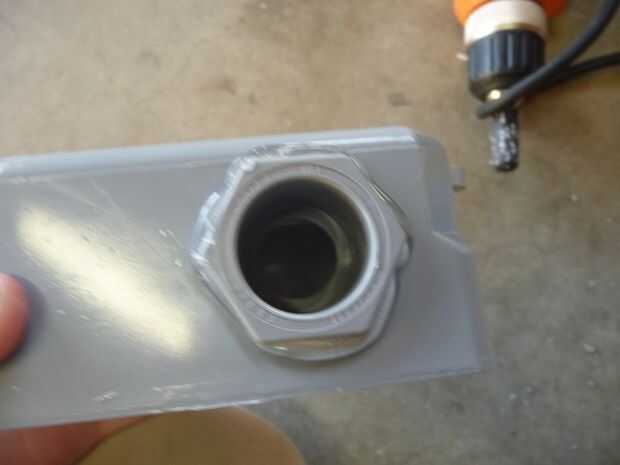

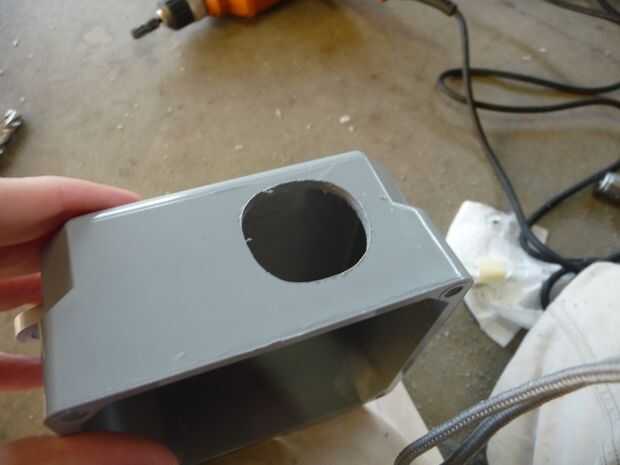

Seguir utilizando brocas más grandes hasta que esté bastante cerca del tamaño del adaptador. A partir de ahí, utilizar el raspador giratorio para afeitar hacia abajo los bordes del agujero hasta que el adaptador encaje perfectamente - lo que le permite caer en, pero el borde abocinado debe retener el caso. A partir de ahí, se puede colocar pegamento caliente a lo largo del borde presionado, lo que descarga.
