Paso 3: Juntándolo todo
Porque el transductor de presión fue el único elemento de circuito para este proyecto, la Asamblea fue relativamente sencillo. Empezamos por poner el Arduino en el caso proyecto, entonces el transductor de presión en un circuito de soldadura. Cortamos la placa de circuito hasta un tamaño pequeño que cabría en el caso del proyecto, entonces utilizamos pegamento caliente y algunos separadores de plástico para asegurar la placa de circuito en un ángulo, para que las entradas de sensor de presión apuntando hacia la abertura en la parte superior de la caja del proyecto.

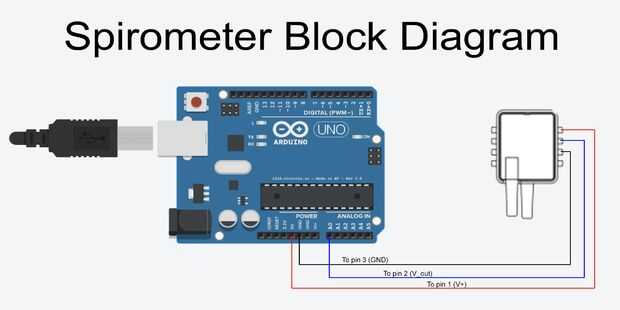

Para conectar el transductor de presión para el Arduino:
-PIN 1--> Arduino 5V
-PIN 2--> Arduino A0
-PIN 3--> GND de Arduino
Para conectar el tubo de Venturi para el transductor de presión, nos hemos configurado para que la sección de pequeño diámetro del tubo se conecta a la parte superior de la entrada en el transductor de presión, aunque de cualquier manera funcionará como cuenta para el valor absoluto de la diferencia de presión en el código.
