Paso 4: Crear circuitos necesarios
Ahora necesita configurar el circuito que se necesita para recoger la señal tanto amplificarlo. Basado en el sensor de presión estamos utilizando, hay cuatro pernos que se corresponden con tierra + 10V, - Vout, y + Vout. Ver la figura adjunta para determinar que pines corresponden con lo que. De allí de entrada - Vout y + Vout en nuestros terminales de entrada INA128P op amp. Esto encuentra la diferencia entre las dos señales. Ahora hemos decidido qué ganancia total hemos querido en el circuito. Sentido de la sensibilidad es de 1mV/kPascal producirá un muy pequeño cambio como la diferencia de presión aumenta. Por lo tanto, queríamos un aumento total de 1000 por lo menos que podríamos leer esta señal en voltios y no mV para aumentar la precisión de la lectura. Ya que elegimos una R6 de 4.3kOhms hemos creado un aumento de 12.6 en esta parte del circuito.

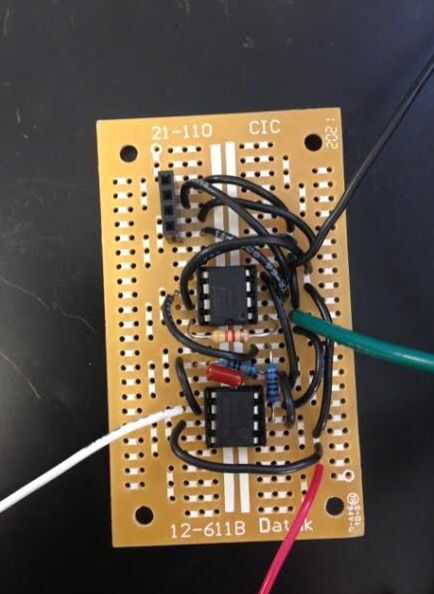

Terminal de salida de este amplificador operacional se conecta luego a un resistor de 1kOhm que va en el negativo de entrada terminal de un amp op de TL071CP. Entonces es una resistencia de valor 100kOhms en paralelo con un condensador de 100nF va desde la misma terminal de entrada negativo a la terminal de salida del amplificador operacional. Se trata entonces de la señal final que se lee en Labview.
