Esquema de generador de EMP

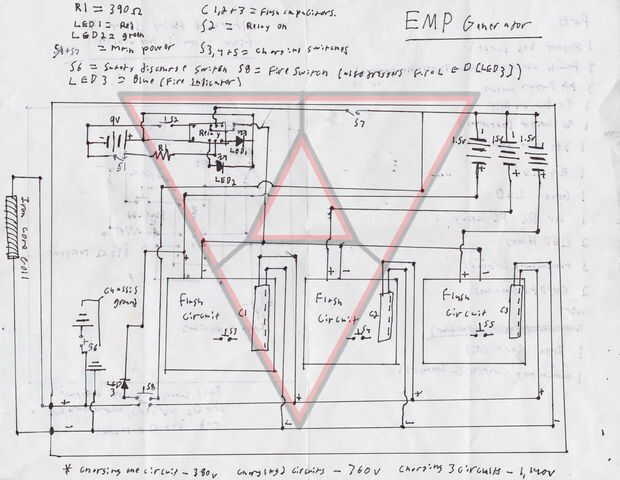

estos son mis planes para un generador de EMP.  Utiliza circuitos de flashes de cámaras fotográficas desechables para alimentar la bobina. Planeo hacer un instructivo de él pronto. Me dejan comentarios o consejos. Gracias.

La lista de piezas es el siguiente:

caja de 1project
3 flash circuitos (disponible camreas)
3 portapilas AAA
1 clip de batería de 9v
1 soporte de la batería de 9v
1 resistencia de 390 ohm
L.E.D rojo 1
L.E.D verde 1
1 12 relé de DC PC
2 titulares L.E.D
5 interruptores momentáneos
2 interruptores encendido-apagado
alambre
bobina de núcleo de 1 hierro
1 interruptor momentáneo (2 contactos)

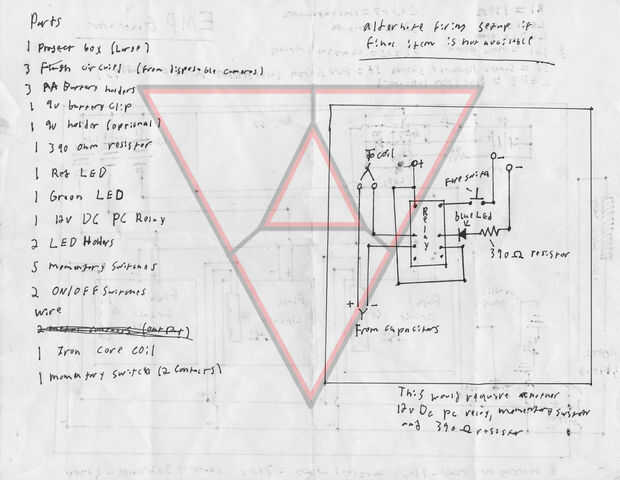

El pequeño diagrama en la parte trasera es una configuración de disparo alternativo si el interruptor momentáneo con 2 canales no está disponible.

Haría falta otro relé momentáneo interruptor y 390 ohm resistencia e inexplicablemente un LED azul.

Después de mirar el original estoy realmente impresionada con la elegancia del diseño. No está mal para algo dibujó en clase :)

Etiquetas: EMP, Esquema
