Estabilizada de 5V fuente para hub USB (12 / 16 paso)

Paso 12: Los comentarios resistores

La entrada de retroalimentación de la TPS63000 tiene que ser alimentado a una tensión de 500 milivoltios derivado de la salida. Con una potencia nominal de 5 voltios, esto significa un cociente de la división de diez o dos resistencias, una nueve veces el otro.

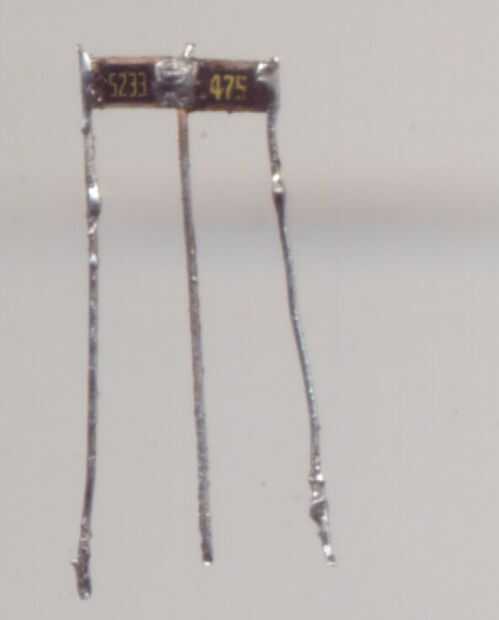

Están saqueando todos mis placas de montaje en superficie (en mi junkbox) lanzó el par que ver en la figura. Que estaban conectados como se muestra, luego se conecta a una batería y mi fiel multímetro verifica que el cociente de la división era diez.

Si usted está confundido, la izquierda es un resistor de 523K es decir, 5, 2 y 3, seguido de tres ceros, en ohmios. A la derecha es una resistencia Megohm 4.7, es decir, 4 y 7 seguido de cinco ceros, en ohmios.

47 dividido por nueve es aproximadamente 5.23.
