Establecer MangoCube #MangoCube BLE Junta (Bluetooth 4.0) con Arduino UNO (1 / 5 paso)

Paso 1: Pruebe el Loop-back

Para comprobar la conexión serie de Arduino UNO, permite realizar pruebas de Loop-back.

  1. Conecte la placa de Arduino UNO/Compatible con PC/Mac.

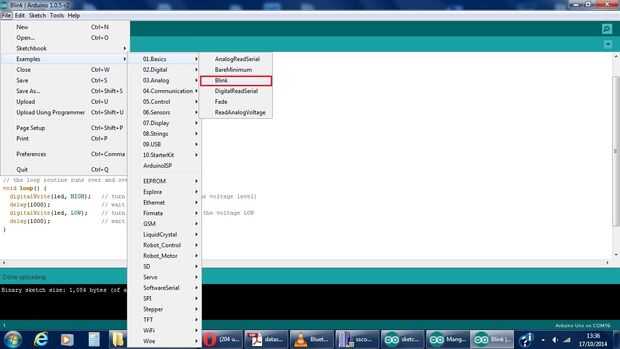

  2. Subir Bosquejo de "Parpadear".

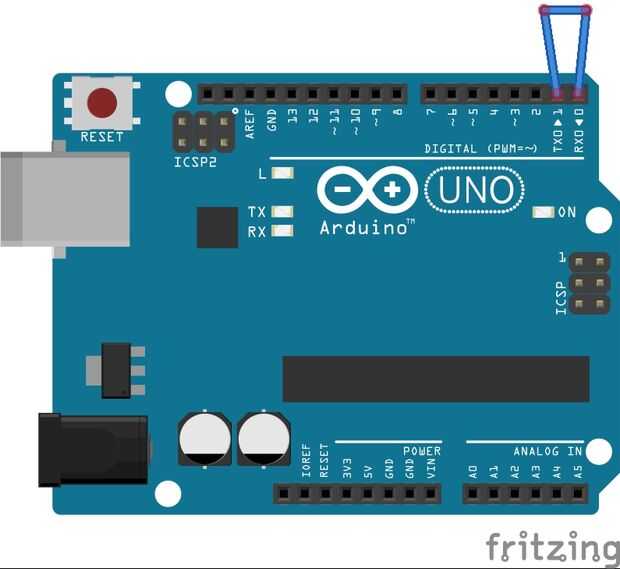

  3. Conecte el Rx y Tx de tablero de Arduino UNO/compatible con junto (corto).

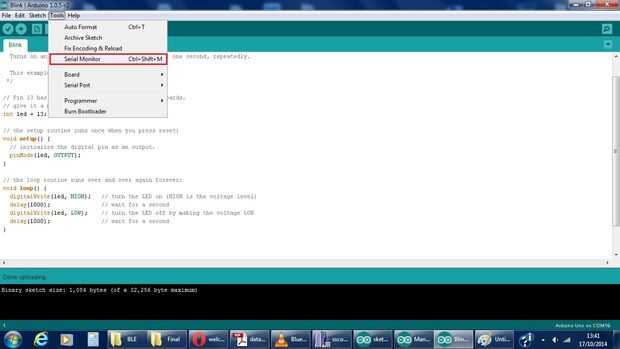

  4. Abierto 'Monitor de la serie' del menú herramientas.
  5. Asegúrese de que la velocidad es 115200Baud. (por favor utilice 115200 en vez de 9600 para la versión de producción en MangoCube BLE y BLE Junta)
  6. Asegúrese de que 'no hay fin de la línea' esté seleccionada.
  7. Tipo 'a' y Pulse 'Enter y enviar'.

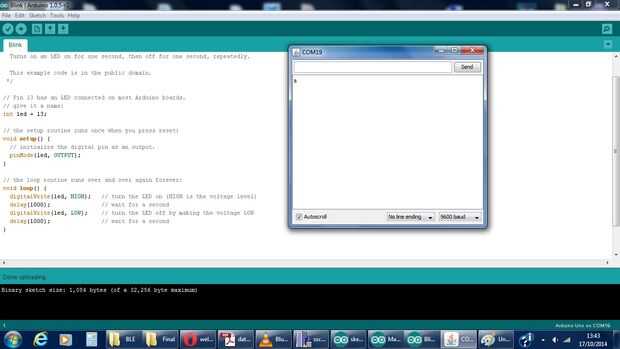

Resultado: podrás obtener 'a' escribe de nuevo en el monitor serie.
Su prueba de Loop-back es un éxito! Esto significa la conexión en serie de la placa Arduino UNO/compatible funciona correctamente y podemos pasar al siguiente paso!
