Paso 5: montaje
Bueno, generalmente diseño sobre la marcha. El recinto fue diseñado para utilizar algunos respiraderos del calentador para ventilar la caja. Originalmente, tenían tres secciones de lumbrera pero reducida a dos y se va a utilizar las secciones de la tercera para los extremos. Pero como lo pensé, me ha preocupado que bloquearía la señal nrf24L01 así en pieza de uno de los extremos (apuntando hacia mi casa) que utiliza una pieza de plástico y también adjunta mi PCB. La antena nrf24L01 es realmente sobresale por debajo de la caja.

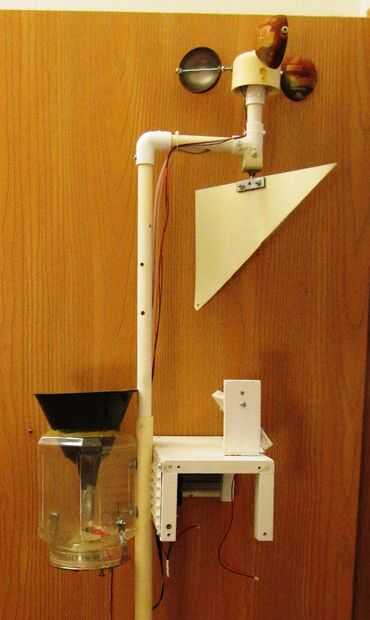

El viento anemómetro y veleta atado junto con el PVC y el PVC fue utilizado para el soporte principal.
Taladré agujeros a través de la caja, el PVC y el colector de lluvia para que todo se puede montar con un par de tornillos. Esto fue difícil unir como el embudo ya fue unido.
Los cubos de inflexión están en un CD. Os adjunto en el contenedor de anacardo con un fleje de metal. Esto también fue difícil. Puse tuercas y tornillos en la caja y el CD por lo que se sobresalen y luego ponen las correas en los pernos con tuerca de otro.

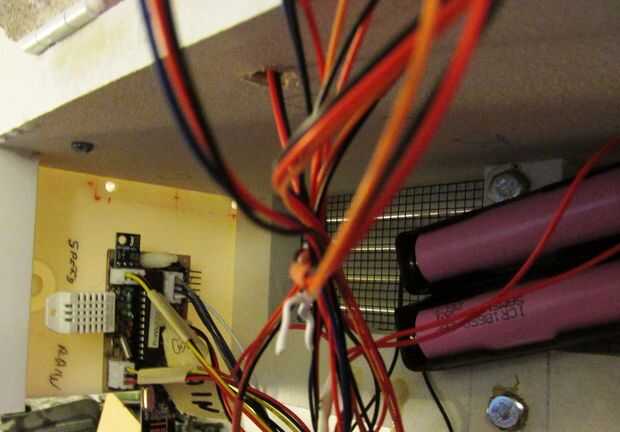

Os adjunto dos 18650 portapilas cableados en paralelo dentro del recinto. Los cables del sensor ir en el fondo abierto del recinto.
