Estación de acoplamiento audio SONY PSP (10 / 12 paso)

Paso 10: Montaje de la electrónica

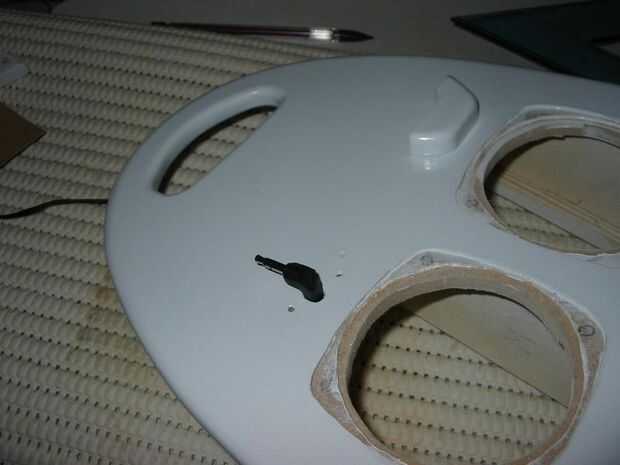

empecé a atornillar los soportes de conexión. La toma de audio debe ser fijado firmemente ya que es empujado y tirado cada vez que la PSP está acoplada. Si el conector está flojo puede utilizar pegamento caliente para llenar el pequeño espacio.

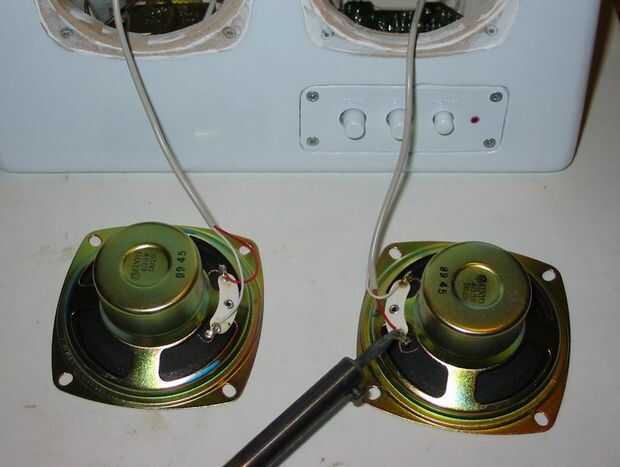

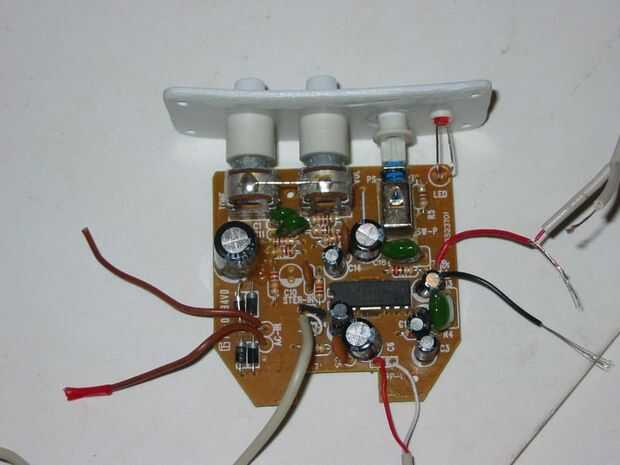

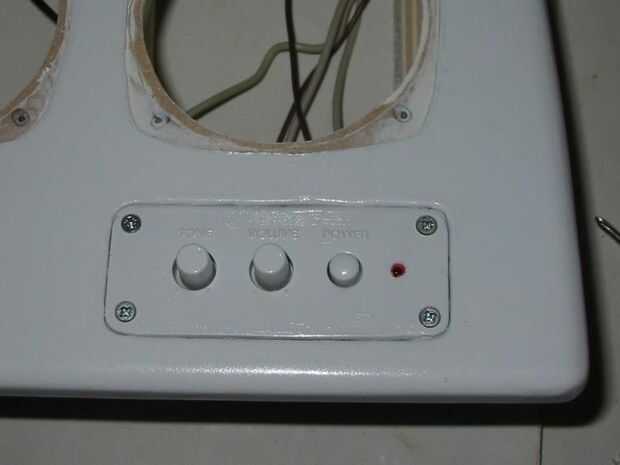

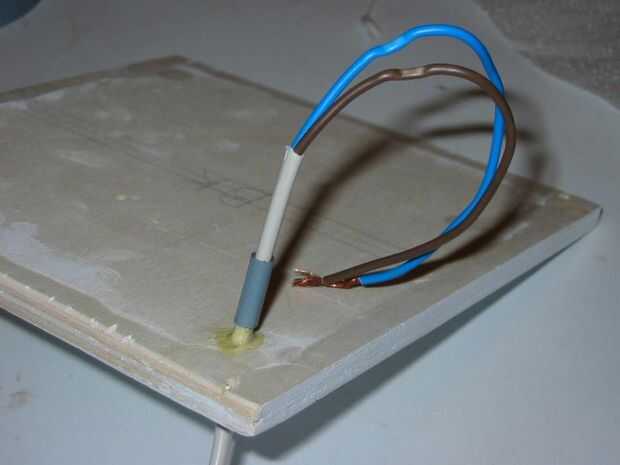

Antes de continuar, todos los cables fueron conectados y soldados. Incluyen el cable estéreo de entrada, los dos cables de salida de altavoz y entrada de alimentación del transformador para el amplificador. Después de soldar, había atornillado el panel de control del interruptor. El transformador se fijó entonces en el panel inferior con pegamento caliente. El cable de entrada de CA del transformador fue terminado con un conector de tornillo. El cable de alimentación se pasó por la parte trasera por un agujero y bloqueado con algun pegamento para evitar que se tiró de él fuera de la caja. Antes de cerrar la caja, he realizado una prueba rápida para comprobar si funcionaba! Para un toque final de acabado las cabezas de los tornillos visibles (panel del interruptor) se ocultaron cuidadosamente con pequeños círculos de cinta adhesiva blanca.

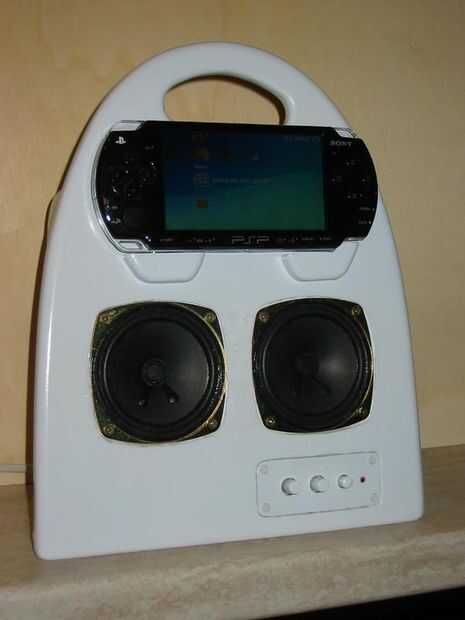

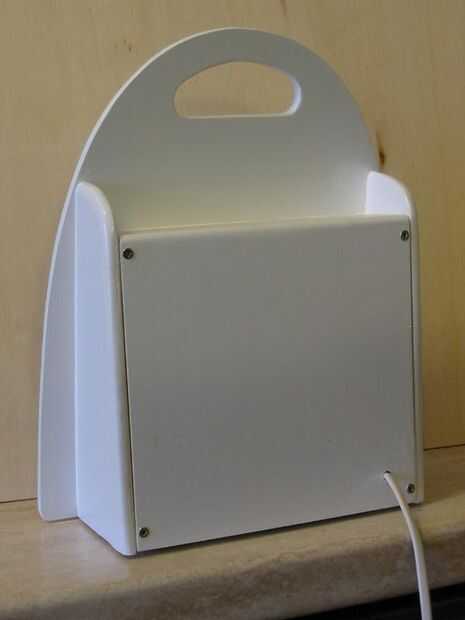

Después de cerrar la parte trasera, el sonido estaba bien. Todavía seguía habiendo vestir los desnudos altavoces.
