Estación de acoplamiento audio SONY PSP (3 / 12 paso)

Paso 3: Montaje de la electrónica en el caso

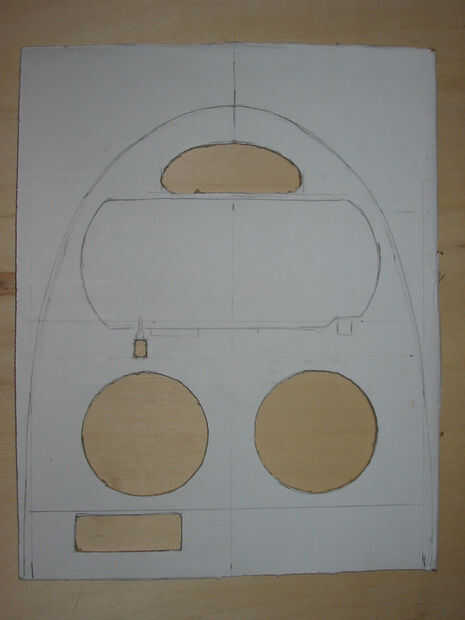

En mi diseño de proyecto planea colocar toda la electrónica en el panel frontal. Mi objetivo era mantener la estación compacta, por lo tanto, la anchura y la altura se determinaron colocando todos los componentes en el panel. Para hacer las cosas fácil, utilicé una caja de cartón, que también era conveniente para transferir el diseño a la placa MDF. Empecé desde abajo, marcar la posición de los componentes y los agujeros para cortarse para el montaje.

Electrónica

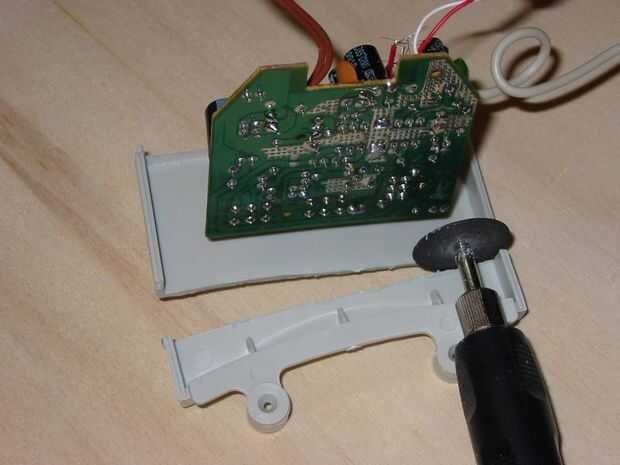

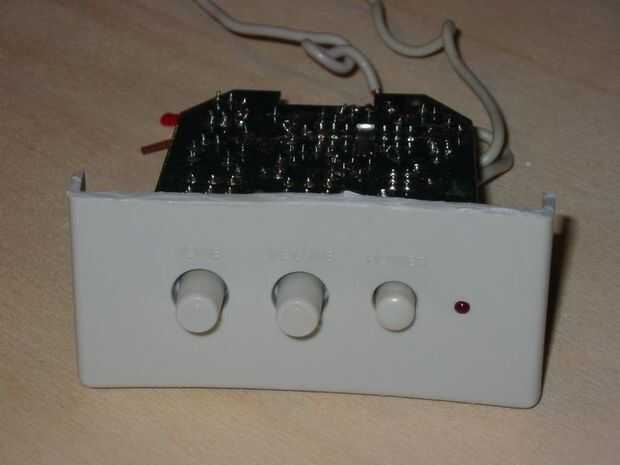

Los controles de sonido originales (encendido/apagado interruptor de volumen, tono y LED indicador) se fijaron en un panel de plástico y la placa de circuito se llevó a cabo directamente por las ruedas de control. Por simplicidad, guardé el original panel de plástico con toda la electrónica que se fija en él. Recortado el panel plástico para reducir su altura a un mínimo (cuadros 3 y 4). Un agujero rectangular era necesario insertar la placa de circuito en la estación de sonido. Como se puede ver en las fotos, la primera posición del interruptor de panel fue la esquina inferior izquierda. En la versión final fue colocado a la derecha.

Altavoces

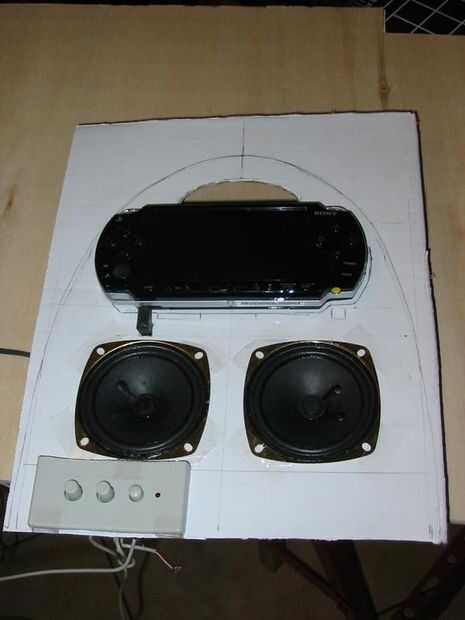

En el caso original fueron montados los altavoces desde dentro. En mi estación de audio he insertado desde fuera como esto hizo más fácil el montaje. Estos altavoces necesarios agujeros 70 mm.

PSP soporte y conector de audio

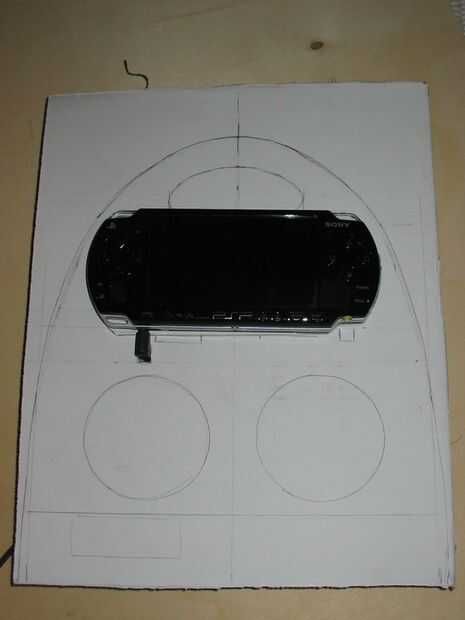

Simplemente coloca la PSP en el diseño y lo dibujó alrededor de él con un lápiz. Esto le dio la posición perfecta de los titulares y la toma de audio. La toma de audio y sus hijos vinieron de un viejo par de auriculares. Es L forma y necesita una ranura de corte para arreglarlo y dejar que el cable de audio a entrar en el caso.

El mango
Diseñé una ranura horizontal redondeada poco más de la PSP para el transporte práctico.
