Estación de carga J1772 Arduino EV (11 / 12 paso)

Paso 11: Alta tensión

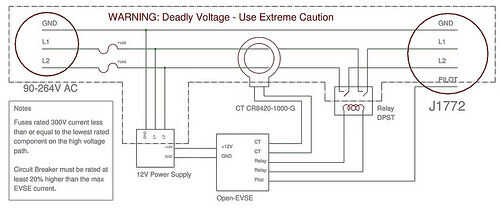

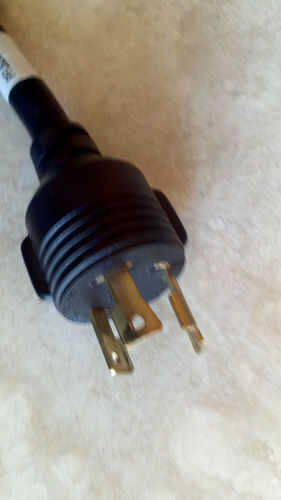

El Arduino EVSE puede cargar en cualquier caso J1772 de 6 Amps a 80 amperios. Opté por usar un cable de J1772 30A 240V junto con un relé de 30A y enchufe twistlock de L6-30. El índice de carga máxima de Nissan Leaf es 16 amperios por lo deja mucho margen.

ADVERTENCIA: por favor no jueguen con 240V si usted no está calificado...

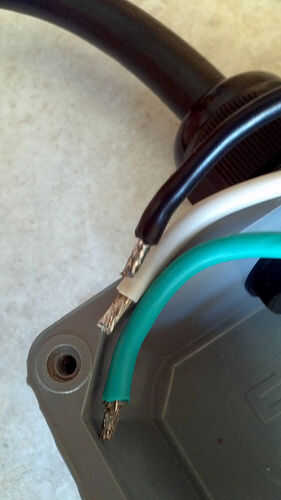

1. L6-30 tira aproximadamente 6 pulgadas de la parte posterior del aislamiento externo para exponer caliente (negro), neutro/Hot2 (blanco o rojo) y los cables de tierra (verde). Cada alambre hacia atrás y la soldadura o prensar los conectores apropiados de los alambres calientes y neutrales para su retransmisión. (opcional) Añadir un segundo conjunto de cables si es necesario para alimentar la fuente de alimentación Ardrinos.

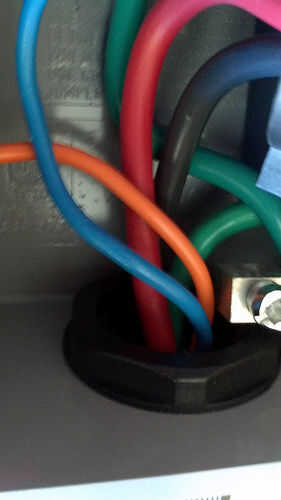

2. prepare el enchufe J1772 quitando aproximadamente 6 pulgadas de aislamiento exterior exponiendo 4 o 5 cables. Si el cable 5 de proximidad sólo doble sobre y abrigo del encogimiento sobre él para que no corta en cualquier lugar no es necesario para la estación de carga. tira hacia atrás alrededor de 1/2 pulgada de los 4 hilos caliente (negro), neutro/Hot2 (blanco o rojo), tierra (verde) y piloto (naranja en mi cable pero algunos son de color azul). Soldadura o prensar los conectores correctos para su retransmisión en el caliente y el hilo neutro.

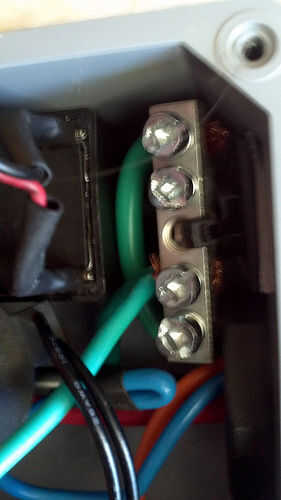

3. unir todos los cables de tierra.

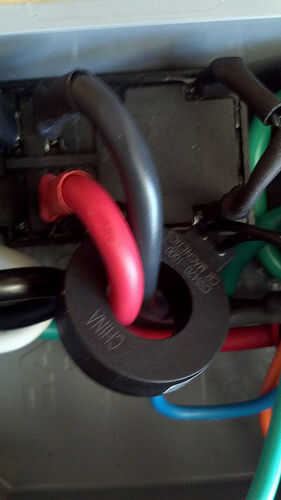

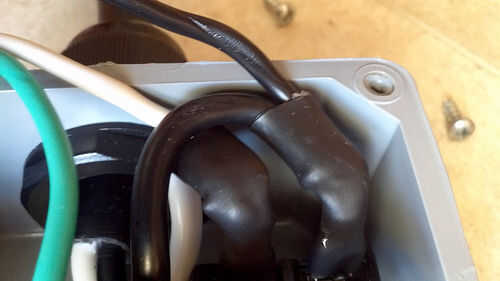

4. Coloque el caliente y el neutro del cable J1772 mediante el transformador de corriente y conectar los cables para transmitir.

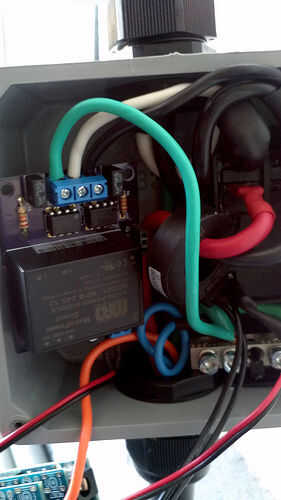

5. Conecte la fuente de alimentación. Nota de alimentación debe ser 12V de salida y entrada debe ser universal (de unos 90 - 260V).

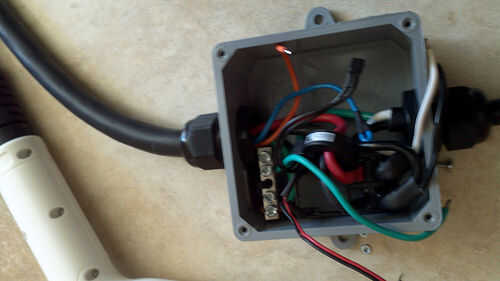

6. Conecte el cable del piloto al escudo Arduino salida de piloto.

7. Conecte la bobina del relé a los escudos que relé de salida.

8. Conecte la fuente de alimentación de Arduino.
