Estación de carga J1772 Arduino EV (5 / 12 paso)

Paso 5: Piloto Opamp

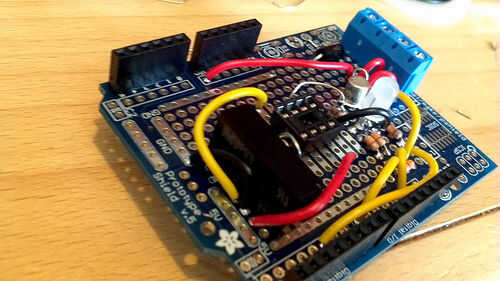

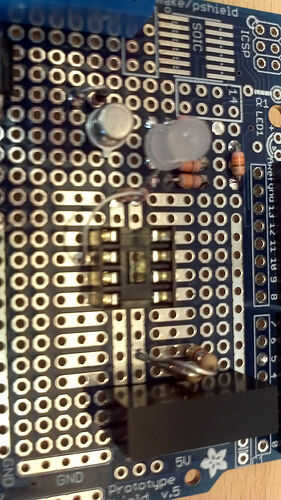

El Opamp para el piloto es un LF353 que es accionado por el convertidor DC/DC del último paso. El positivo + 12V salida conecta a pin8 y negitive-12V se conecta al pin 4.

Un divisor de tensión con resistencias de 2 K 100 (R8 y R9) está conectado a + 5V Gnd y el Pin 2 de la LF353.

PIN 3 o el Opamp se conecta a la D10 de ARDUINO en el protoshield.

La salida, el pin 1 conecta a un 1% resistencia de 1 k ohm y luego a la salida del piloto.

Un diodo de P6KE16CA bidireccional TV también está conectado a la salida del piloto y luego a tierra.

No se utilizan los pines 5, 6 y 7.
