Paso 7: GFCI

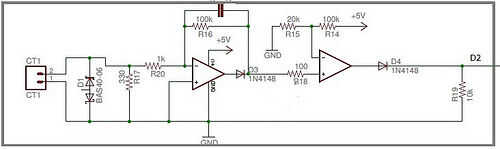

Este circuito funciona mediante el uso de un suelo falla actual transformador (CT) de CRMagnetics (CR8420-1000-G). La CT crea un pequeño voltaje cuando hay una falla. El pequeño voltaje del TC es amplificado en la primera etapa primero en comparación con un voltaje de referance de la segunda. Si el voltaje amplificado de CT es superior a la referance el Opamp pasa alto y provoca el Arduino registrar un inurupt en Arduino pin D2.

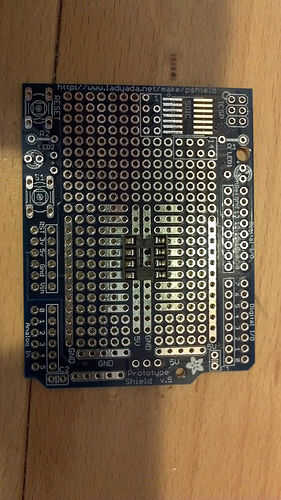

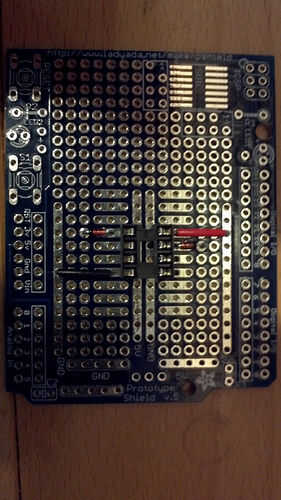

1. el otro protoshield soldar un zócalo de 8 pines.
2. soldadura de los cables de alimentación, la clavija 4 a 5v y pin 8 a tierra

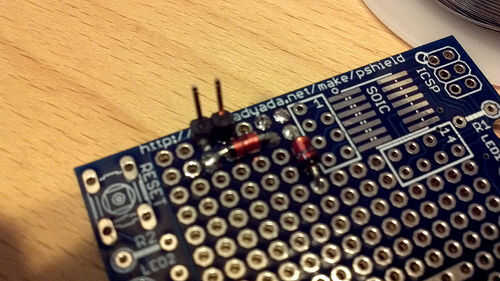

3. soldadura diodos 1N4148 para el Op-amp salidas los pines 3 y 5.
OPAMP salida

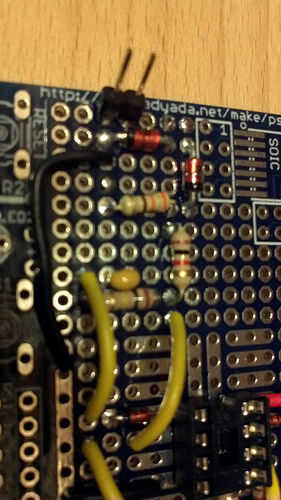

4. soldadura de pernos de encabezado para la bobina CT.
5. soldar diodos zener en la cabecera.
6. resistencia de 330 ohm R17 en la cabecera de la soldadura. (el valor de esta resistencia se puede cambiar para cambiar el punto de disparo del ICFT)
7. soldar R16 de la cabecera de bobina CT al pin2 del Opamp

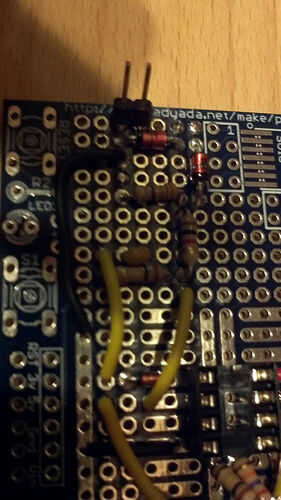

8. R17 y un .1uf condensador de Opamp pin 2 para el diodo el pin 1.
OPAMP salida B

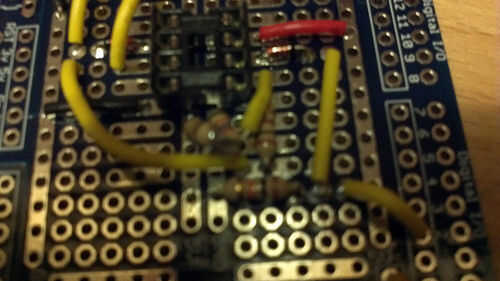

9. soldadura R15 (20k) a Gnd y R14 (100k) 5V, conectan resistencias entonces al Opamp pin 6.

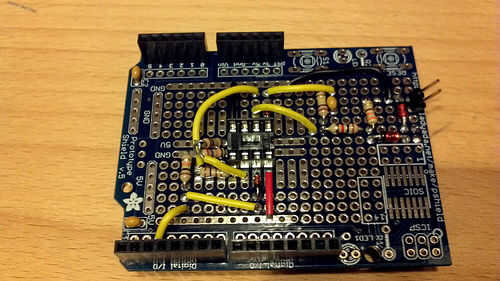

10. Conecte el diodo pin 7 de salida del Opamp al resistor de 10K y la a Arduino Digital 2 (D2), conecte el otro extremo de la resistencia a tierra.
