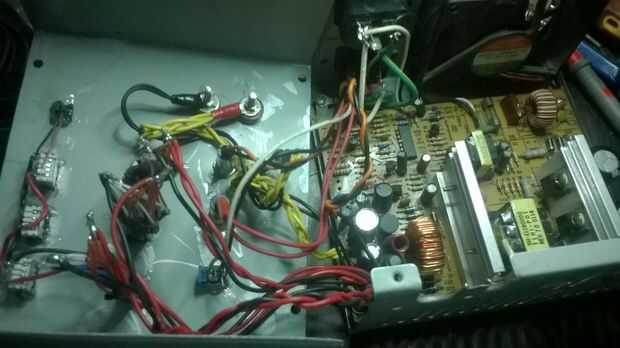

Paso 4: conexiones
En la fuente de alimentación ATX mi hay 6 tipos de cables color
1 - negro-tierra
2 - naranja-Power bueno.
3 - rojo - + 5V
4 - blanco --5V (no es necesario este uno)
5 - amarillo - + 12V - 3.60Amp mínimo y 7.2Amp máximo.
6 - azul - + 12V 0.25Amp mínimo y 0.5Amp máximo.
Interruptor de encendido/apagado se coloca corriente alterna de entrada. y rojo indicador de CA está conectado con él.
LED verde (DC) se colocarán entre naranja - buena alimentación & negro - tierra.
2, resistencia de 220 Ohmios 5w se coloca entre el azul - + 12V & Negro tierra alambre en serie.

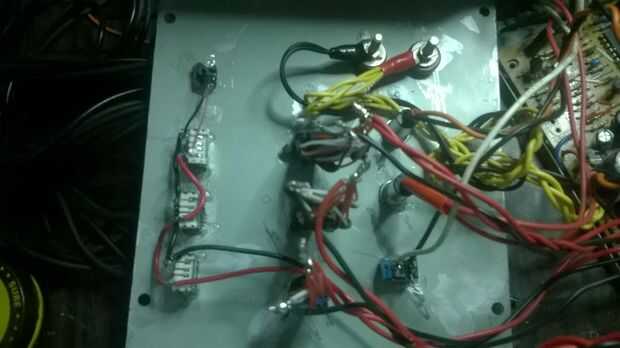

Los zócalos de plátano rojo y negro es de 12V, el amarillo - + 12V está enganchada con conector banana rojo y negro es Negro-los cables de tierra.
Descansar el cargador y puerto USB que Wired con rojo - + 5V y negro, cuando usted tira de la carga del alambre obtendrá 2 hilos debería haber un alambre 1red y el otro cable puede ser azul, negro, blanco, verde etc., positivo (+) cable será rojo uno y otro el que se (-) el cable de conexión, rojo - + 5V se conecta con el positivo rojo cable y tierra se conectará con negro - tierra de la fuente ATX.
En el zócalo del USB 4 pines, estaremos usando sólo 2 más pins de conexión USB. Cuando usted mira las clavijas de enchufe USB forma hacia abajo entonces pin más adecuado debería ser pin positivo y más izquierda será conector de tierra para pin positivo se enganchó con rojo - + 5V forma ATX fuente e izquierda más enganchan con forma de negro - tierra de la fuente ATX.
